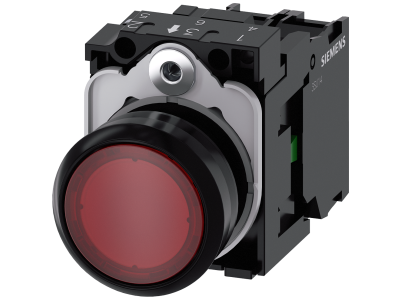

Przycisk podświetlany 22mm okrągły płaski ​​1NO moduł LED z diodą LED 24VAC/DC zacisk śrub. czerwony | 3SU1102-0AB20-1BA0 Siemens

Alternatywny kod produktu: 3SU11020AB201BA0

Opis i Kluczowe Cechy

Przycisk sterowniczy podświetlany o symbolu 3SU1102-0AB20-1BA0, przeznaczony do montażu w otworze 22 mm. Wyposażony w styk normalnie otwarty (1NO) oraz zintegrowany moduł LED z diodą LED przystosowaną do napięcia 24 V AC/DC. Zaciski śrubowe zapewniają pewne przyłącze przewodów, a czerwona soczewka ułatwia szybką identyfikację w panelu.

• Styk 1NO (normalnie otwarty): Umożliwia chwilowe załączanie obwodów – idealny do przekazywania impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Podświetlenie LED 24 V AC/DC: Dioda LED wbudowana w moduł zapewnia wyraźną sygnalizację stanu załączenia; działa zarówno przy zasilaniu napięciem przemiennym, jak i stałym, co zwiększa uniwersalność aplikacji.
• Średnica otworu 22 mm: Standardowy wymiar montażowy zgodny z panelem aparatury sterowniczej – łatwy montaż w typowych obudowach i pulpitach.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów – ułatwia instalację i późniejszą konserwację.
• Czerwona soczewka: Wyraźne oznaczenie wizualne, zwiększające bezpieczeństwo obsługi poprzez szybką identyfikację przycisku.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE potwierdzające zgodność z wymogami bezpieczeństwa.

Zastosowanie

Przycisk podświetlany dedykowany do stosowania w panelach sterowniczych, szafach sterowniczych oraz na pulpitach operatorskich w automatyce przemysłowej i budynkowej. Sprawdza się w aplikacjach wymagających wyraźnej sygnalizacji i niezawodnego styku.

• Sterowanie załączaniem/wyłączaniem maszyn poprzez wysyłanie impulsów do styczników lub przekaźników.
• Podawanie sygnałów do układów sterowania PLC w celu inicjowania sekwencji pracy.
• Sygnalizacja stanu pracy (np. tryb gotowości, alarm) dzięki wbudowanemu podświetleniu LED.
• Zastosowanie w systemach przywoławczych, sterowaniu bramami, windami oraz w automatyce budynkowej.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk montuje się w otworze o średnicy 22 mm na panelu. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia styków zgodnie z dokumentacją techniczną.

FAQ

• Czy podświetlenie LED wymaga dodatkowego źródła zasilania? Nie, moduł LED jest zintegrowany z przyciskiem i zasilany napięciem 24 V AC/DC – wystarczy podłączyć odpowiednie napięcie do zacisków LED zgodnie ze schematem.
• Jaki stopień ochrony zapewnia ten przycisk? W danych nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. Dla zastosowań w warunkach przemysłowych należy stosować dodatkowe osłony.
• Jaki jest tryb pracy styku? Styk jest normalnie otwarty (1NO) – w stanie spoczynku nie przewodzi, po naciśnięciu zwierza obwód i po zwolnieniu powraca do stanu rozwarcia.
