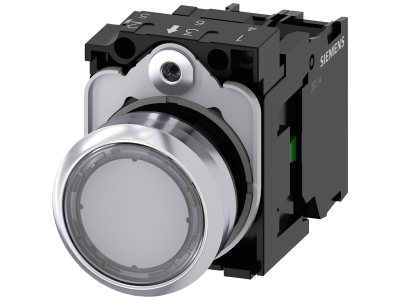

Przycisk podświetlany 22mm okrągły metal płaski ​​1NO moduł LED z diodą LED 24VAC/DC zacisk śrubowy | 3SU1152-0AB70-1BA0 Siemens

Alternatywny kod produktu: 3SU11520AB701BA0

Opis i Kluczowe Cechy

Przycisk podświetlany Siemens z serii 3SU1, symbol 3SU1152-0AB70-1BA0, to okrągły element sterowniczy o średnicy otworu montażowego 22 mm, wykonany w metalowej, płaskiej obudowie. Wyposażony w jeden styk normalnie otwarty (1NO) oraz zintegrowany moduł LED zasilany napięciem 24 V AC/DC. Zaciski śrubowe ułatwiają pewne i trwałe podłączenie przewodów. Konstrukcja łączy solidność mechaniczną z przejrzystą sygnalizacją optyczną, co zwiększa bezpieczeństwo i komfort obsługi.

• Styk 1NO (normalnie otwarty): Umożliwia precyzyjne załączanie obwodów sterowniczych przy każdym naciśnięciu, bez ryzyka ciągłego przewodzenia w stanie spoczynku.
• Wbudowany moduł LED 24 V AC/DC: Dioda LED zasilana zarówno prądem stałym, jak i zmiennym zapewnia wyraźną sygnalizację stanu pracy – idealna do wizualizacji procesów w szafach sterowniczych.
• Zaciski śrubowe: Gwarantują solidne i nieprzypadkowe połączenie przewodów, zmniejszając ryzyko poluzowania pod wpływem drgań.
• Metalowa, płaska konstrukcja 22 mm: Wytrzymała obudowa odporna na typowe uszkodzenia mechaniczne w warunkach przemysłowych, a kompaktowy wymiar pasuje do standardowych otworów w panelach i puszkach.
• Prosty montaż w otworze 22 mm: Uniwersalny standard umożliwiający szybki montaż w różnorodnych obudowach i pulpitach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami jakości Siemens. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Montaż oraz eksploatacja urządzenia powinny odbywać się zgodnie z obowiązującymi przepisami krajowymi i zaleceniami producenta.

Zastosowanie

Przycisk podświetlany z serii 3SU1 znajduje zastosowanie w układach sterowania maszynami, instalacjach automatyki budynkowej oraz na pulpitach operatorskich. Dzięki widocznej diodzie LED ułatwia kontrolę stanu pracy urządzeń.

• Sterowanie odbiornikami: załączanie i wyłączanie oświetlenia, silników, napędów w obwodach pomocniczych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub modułów PLC.
• Sygnalizacja optyczna w panelach HMI i szafach sterowniczych – informacja o gotowości, awarii lub normalnej pracy.
• Automatyka budynkowa: sterowanie bramami, roletami, sygnalizacja alarmowa w rozdzielnicach i puszkach natynkowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające obwody sterownicze. Przycisk montuje się w otworze o średnicy 22 mm (zgodnie z oznakowaniem) przy użyciu dostarczonego pierścienia mocującego. Do podłączenia przewodów stosuj zaciski śrubowe; moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji technicznej produktu. Przewody dobieraj do prądu obciążenia (styku 1NO). Po montażu sprawdź poprawność działania sygnalizacji LED oraz mechanicznego nacisku.

FAQ

• Jakie jest napięcie zasilania wbudowanej diody LED? Moduł LED przeznaczony jest do zasilania napięciem 24 V AC/DC. Nie wolno podłączać go do innych wartości napięcia – grozi to uszkodzeniem diody.
• Jaki jest stopień ochrony tego przycisku? W dostępnych danych katalogowych nie określono stopnia ochrony IP. W typowych zastosowaniach w szafach sterowniczych i pomieszczeniach suchych standardem jest IP20. W przypadku montażu w warunkach wilgotnych lub pylących należy stosować dodatkowe uszczelnienia obudowy.
• Jaki jest tryb pracy styku 1NO? Styk 1NO (normalnie otwarty) przewodzi prąd dopiero po naciśnięciu przycisku. W stanie spoczynku styk jest rozwarty. Po zwolnieniu przycisku powraca do pozycji wyjściowej (chwilowy sygnał impulsowy).
