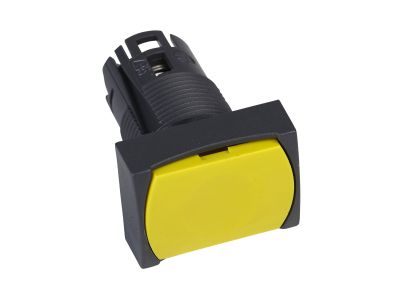

Przycisk płaski żółty samopowrotny bez podświetlenia plastikowy prostokątny Harmony XB6 | ZB6DA5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski żółty samopowrotny bez podświetlenia ZB6DA5 z serii Harmony XB6 firmy Schneider Electric to sterownik przeznaczony do pracy w trudnych warunkach przemysłowych. Plastikowa, prostokątna obudowa w kolorze żółtym oferuje wysoką odporność na działanie środków chemicznych oraz podwójną izolację elektryczną, co zwiększa bezpieczeństwo użytkowania. Mechanizm samopowrotny zapewnia automatyczny powrót styku do pozycji spoczynkowej po zwolnieniu przycisku.

• Podwójna izolacja elektryczna: zwiększa ochronę przed porażeniem, umożliwiając bezpieczną pracę w instalacjach bez przewodu ochronnego (PE).
• Wysoka odporność na środki chemiczne: obudowa wykonana z materiałów odpornych na detergenty, tłuszcze i substancje agresywne – idealna do przemysłu spożywczego i chemicznego.
• Kolor żółty: ułatwia szybkie zlokalizowanie przycisku w wizualnie zróżnicowanych panelach operatorskich.
• Mechanizm samopowrotny (chwilowy): styk zwierany jest tylko podczas naciskania – automatycznie wraca do stanu rozwartego po zwolnieniu, co zapewnia jednoznaczny sygnał impulsowy.
• Plastikowa konstrukcja: lekka i odporna na korozję, odpowiednia do zastosowań w wilgotnym i chemicznie agresywnym otoczeniu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami grupy Schneider Electric dla serii Harmony XB6. Oznaczenie CE potwierdza jego zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk ZB6DA5 sprawdza się wszędzie tam, gdzie wymagana jest wysoka czystość, odporność na chemikalia lub podwójna izolacja. Jest dedykowany do sektora produkcyjnego, usługowego i infrastrukturalnego.

• Sterowanie maszynami w przemyśle spożywczym (mleczarnie, browary, linie pakujące).
• Punkce wywoławcze w instalacjach przemysłu chemicznego i papierniczego.
• Sygnalizacja i wydawanie impulsów do styczników, przekaźników lub sterowników PLC w trudnych warunkach wilgotnych lub zapylonych.
• Panele operatorskie w obiektach użyteczności publicznej (warsztaty, laboratoria, stacje uzdatniania).

Wskazówki Montażowe

Montaż przycisku należy wykonywać wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocowane jest na szynie TH35 (DIN) lub bezpośrednio w płycie czołowej rozdzielnicy/panelu za pomocą dedykowanych uchwytów. Przekrój przewodów dobierz zgodnie z obciążalnością prądową styków (dane w dokumentacji producenta). Moment dokręcania śrub zaciskowych stosuj zgodnie z zaleceniami Schneider Electric.

FAQ

• Czy przycisk ZB6DA5 ma podświetlenie LED? Nie, produkt nie posiada żadnego źródła światła – jest to przycisk bez podświetlenia, co należy uwzględnić przy projektowaniu sygnalizacji wizyjnej.
• Jaki stopień ochrony (IP) ma ten przycisk? Producent nie podaje konkretnej wartości IP w podstawowej karcie katalogowej. Stopień ochrony zależy od zastosowanej obudowy zewnętrznej – zaleca się montaż w rozdzielnicy o min. IP54 lub dobór odpowiedniego stopnia do warunków środowiska.
• Jak działa tryb pracy styku? Mechanizm samopowrotny (chwilowy) oznacza, że styk zwiera się tylko podczas fizycznego naciskania przycisku. Po zwolnieniu wraca do stanu otwartego. Jest to standardowy przycisk impulsowy.
