Przycisk płaski żółty ryglujący LED 24V 2NO kwadratowy plastikowy Harmony XB6 | XB6ECF5B2P Schneider Electric

Opis i Kluczowe Cechy

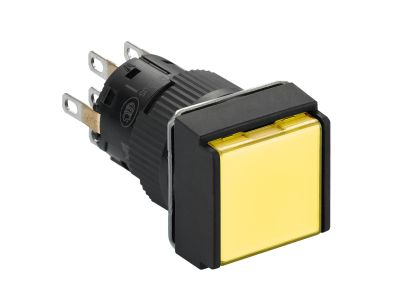

Przycisk sterowniczy Schneider Electric Harmony XB6 (symbol XB6ECF5B2P) to płaski, kwadratowy przycisk ryglujący w kolorze żółtym, wyposażony we wbudowane podświetlenie LED 24V oraz dwa styki normalnie otwarte (2NO). Dzięki funkcji ryglowania przycisk pozostaje w stanie wciśniętym po naciśnięciu, co umożliwia wyraźne sygnalizowanie aktywacji bez konieczności ciągłego trzymania. Kompaktowa obudowa z tworzywa sztucznego ułatwia montaż w panelach sterowniczych i rozdzielnicach.

• Funkcja ryglowania (push-lock turn-release): Przycisk blokuje się w pozycji wciśniętej, a odblokowanie wymaga obrotu – zapobiega przypadkowemu wyłączeniu i zapewnia bezpieczeństwo w aplikacjach wymagających stałego sygnału.
• 2 styki NO (normalnie otwarte): Dwa niezależne obwody zwierne umożliwiają jednoczesne sterowanie dwoma odbiornikami lub redundantne potwierdzenie stanu.
• Wbudowane podświetlenie LED 24V: Dioda LED o napięciu zasilania 24 V AC/DC zapewnia wyraźną wizualną sygnalizację stanu przycisku, co ułatwia obsługę nawet w słabym oświetleniu.
• Żółty kolor czapki: Intensywny żółty kolor ułatwia szybką identyfikację przycisku w panelu, szczególnie w zastosowaniach związanych z ostrzeganiem lub wywoływaniem uwagi.
• Kwadratowa obudowa z tworzywa sztucznego: Lekka, wytrzymała konstrukcja odporna na typowe obciążenia mechaniczne w środowisku przemysłowym.

Zgodność z Normami

Produkt należy do serii Harmony XB6, która spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. W przypadku braku szczegółowych norm w danych producenta należy przyjąć, że przycisk zaprojektowano zgodnie z ogólnymi wymaganiami dla łączników elektrycznych w zastosowaniach przemysłowych, obowiązującymi w standardzie DIN oraz normami IEC/EN 60947-5-1 (część poświęcona aparaturze sterowniczej). Dla pełnej gwarancji bezpieczeństwa zaleca się montaż zgodnie z wytycznymi producenta.

Zastosowanie

Przycisk ryglujący XB6ECF5B2P sprawdza się w aplikacjach wymagających wyraźnego, trwałego sygnalizowania załączenia lub alarmu. Dzięki funkcji samopodtrzymania idealnie nadaje się do obwodów bezpieczeństwa, sterowania awaryjnego oraz sygnalizacji stanów krytycznych.

• Sterowanie odbiornikami wymagającymi stałego utrzymania sygnału (np. wentylatory, pompy) bez potrzeby ciągłego naciskania.
• Impulsy do styczników, przekaźników lub sterowników PLC w systemach automatyki budynkowej i przemysłowej.
• Sygnalizacja stanów awaryjnych (np. przycisk stop awaryjny z blokadą) w rozdzielnicach i pulpitach operatorskich.
• Automatyka maszyn – przycisk może służyć jako element potwierdzający rozpoczęcie cyklu produkcyjnego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk montuje się w typowym otworze panelu (zgodnym z wymaganiami serii Harmony XB6) – zazwyczaj o średnicy 22 mm – i zabezpiecza pierścieniem mocującym. Przewody podłącza się do styków NO; przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (wartość graniczna podana w dokumentacji technicznej). Moment dokręcania śrub zacisków musi być zgodny z danymi karty katalogowej producenta.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażono go we wbudowaną diodę LED przystosowaną do napięcia 24 V (AC/DC). Podświetlenie załącza się jednocześnie z aktywacją przycisku lub po podaniu napięcia na odpowiednie zaciski – szczegóły w instrukcji.
• Jaka jest funkcja ryglowania? Po naciśnięciu przycisk zatrzaskuje się w pozycji wciśniętej (styk pozostaje zwarty). Odblokowanie wymaga obrotu główką – mechanizm ten zapobiega przypadkowemu zdjęciu sygnału.
• Ile styków posiada ten model? Przycisk wyposażono w dwa niezależne styki normalnie otwarte (2NO), co pozwala na sterowanie dwoma obwodami lub uzyskanie redundantnej ścieżki sygnału.
