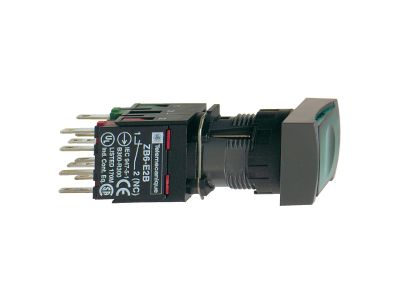

Przycisk płaski zielony samopowrotny LED 12...24V prostokątny Harmony XB6 | XB6DW3B5B Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski zielony samopowrotny LED 12…24V prostokątny z serii Harmony XB6 (symbol XB6DW3B5B) firmy Schneider Electric to kompletny element sterowniczy przeznaczony do paneli operatorskich. Dzięki konfiguracji styków 1NO + 1NC oraz zintegrowanemu źródłu światła LED umożliwia zarówno wydawanie impulsów sterujących, jak i wizualną sygnalizację stanu – wszystko w kompaktowej obudowie o średnicy montażowej 16 mm.

• 1NO + 1NC – konfiguracja styków: Umożliwia jednoczesne załączanie i rozłączanie dwóch obwodów sterowniczych, co zwiększa elastyczność projektowania układu.
• Działanie wolne styków: Zapewnia niezawodne łączenie przy niskich napięciach i prądach, typowe dla obwodów sterowania.
• Zintegrowany LED 12…24 V: Wbudowana dioda sygnalizacyjna eliminuje potrzebę montowania oddzielnych modułów podświetlenia, oszczędzając miejsce w panelu.
• Samopowrotny mechanizm: Przycisk powraca do pozycji spoczynkowej po zwolnieniu, co jest wymagane w aplikacjach impulsowych (np. załączanie stycznika, sygnał do PLC).
• Średnica montażowa 16 mm: Kompaktowy wymiar ułatwia instalację w standardowych panelach sterowniczych i pulpitach operatorskich.

Zgodność z Normami

Produkt należy do gamy Harmony XB6, która jest zgodna z europejskimi normami oraz posiada certyfikację CE. Konstrukcja i parametry styków odpowiadają wymaganiom stawianym elementom sterowniczym w instalacjach przemysłowych.

Zastosowanie

Przycisk XB6DW3B5B sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne wydawanie impulsów sterujących oraz wizualne potwierdzenie ich aktywacji. Oto typowe scenariusze użycia:

• Sterowanie pracą maszyn i urządzeń – załączanie/wyłączanie pomp, silników, przenośników.
• Impulsy do styczników, przekaźników lub modułów PLC – automatyzacja procesów produkcyjnych.
• Sygnalizacja stanu pracy – zielone podświetlenie informuje o gotowości lub normalnym trybie.
• Automatyka budynkowa – panele sterownicze w systemach HVAC, oświetlenia czy bram.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem robót bezwzględnie odłącz napięcie zasilania. Przycisk mocuje się w otworze o średnicy 16 mm w panelu (np. w płycie czołowej szafy sterowniczej). Moment dokręcania nakrętki należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów i momenty dokręcania zacisków muszą być dobrane do rzeczywistego obciążenia prądowego.

FAQ

• Czy przycisk jest podświetlany? Tak, posiada zintegrowaną diodę LED przystosowaną do napięcia stałego lub przemiennego 12…24 V – nie wymaga żadnych dodatkowych modułów.
• Jaki jest tryb pracy styku – samopowrotny czy z zatrzaskiem? Przycisk jest samopowrotny: po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej, co jest typowe dla sterowania impulsowego.
• Jaki jest stopień ochrony? Standardowo dla tego typu przycisków panelowych przyjmuje się stopień ochrony IP20 (ochrona przed wnikaniem ciał stałych >12,5 mm). Dokładne dane dla konkretnej aplikacji należy zweryfikować z dokumentacją techniczną.
