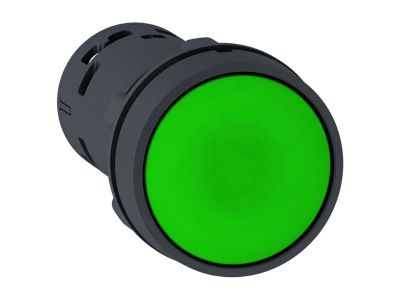

Przycisk płaski zielony samopowrotny bez oznaczenia Harmony XB7 | XB7NH31 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski zielony samopowrotny bez oznaczenia Harmony XB7 (symbol XB7NH31) firmy Schneider Electric to kompaktowy element sterowniczy wyposażony w jeden styk normalnie otwarty (NO). Dzięki stopniowi ochrony IP65 urządzenie jest odporne na wnikanie pyłu i wody, co umożliwia pracę w wymagających warunkach przemysłowych. Szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodność w różnych strefach klimatycznych. Przycisk montowany jest w otworze o średnicy 22 mm – standardowym dla aparatury modułowej, co ułatwia integrację z istniejącymi panelami. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.

• 1 x styk NO (normalnie otwarty): Umożliwia wysyłanie sygnałów załączających do styczników, przekaźników lub sterowników PLC; samopowrotny mechanizm gwarantuje powrót styku do stanu spoczynkowego po zwolnieniu przycisku.
• Stopień ochrony IP65: Odporność na kurz i strumienie wody – idealne rozwiązanie do obudów narażonych na wilgoć, zabrudzenia lub mycie ciśnieniowe.
• Zakres temperatur pracy -40°C do 70°C: Stabilna praca w ekstremalnych warunkach, od mroźnych magazynów po gorące hale produkcyjne.
• Montaż w otworze 22 mm: Zgodność z międzynarodowym standardem otworów montażowych – łatwa wymiana i modernizacja istniejących układów sterowania.
• Plastikowa ramka i zaciski śrubowe: Lekka, wytrzymała konstrukcja oraz prosty i pewny sposób podłączania przewodów bez potrzeby stosowania specjalnych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Przycisk XB7NH31 sprawdza się wszędzie tam, gdzie potrzebny jest niezawodny sygnał sterujący w trudnych warunkach. Typowe zastosowania obejmują:

• Sterowanie odbiornikami – załączanie/wyłączanie silników, pomp, oświetlenia w maszynach i liniach produkcyjnych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść cyfrowych sterowników PLC – realizacja funkcji start, stop, reset.
• Sygnalizacja obecności operatora – przycisk może pełnić rolę przycisku potwierdzenia w układach bezpieczeństwa (np. zwalnianie blokady).
• Automatyka budynkowa – sterowanie bramami, roletami, systemami wentylacji w pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie obwodu. Urządzenie montuje się w otworze o średnicy 22 mm w obudowie lub płycie czołowej. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia styku (max. przekrój 2,5 mm² wg standardowej praktyki). Po zamontowaniu przycisku sprawdzić poprawność działania.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Nie, model XB7NH31 nie posiada podświetlenia. Jest to przycisk bez oznaczenia, przeznaczony do aplikacji, gdzie sygnalizacja wizualna nie jest wymagana.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony IP65 – pyłoszczelny i chroniony przed strugami wody, co pozwala na stosowanie w warunkach wilgotnych i zapylonych.
• Jaki jest tryb pracy styku? Styk jest normalnie otwarty (NO) i działa w trybie samopowrotnym – po naciśnięciu zwierany, po zwolnieniu wraca do stanu rozwartego.
