Przycisk płaski zielony push-push LED 12...24V prostokątny Harmony XB6 | XB6DF3B5B Schneider Electric

Opis i Kluczowe Cechy

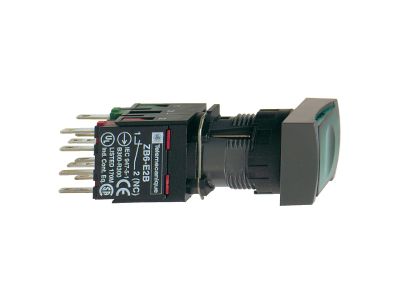

Przycisk płaski zielony serii Harmony XB6 (symbol XB6DF3B5B) to kompletny przycisk podświetlany LED z funkcją push-push. Urządzenie wyposażono w zintegrowane źródło światła LED przystosowane do napięcia 12…24 V oraz konfigurację styków 1 NO + 1 NC z działaniem wolnym. Dzięki średnicy montażowej 16 mm pasuje do standardowych otworów w panelach sterowniczych, co ułatwia instalację.

• Konfiguracja styków 1NO+1NC: zapewnia zarówno normalnie otwarty, jak i normalnie zamknięty tor sterowania, umożliwiając realizację różnorodnych układów sygnalizacji i załączania.
• Zintegrowany LED 12...24 V: zielone podświetlenie sygnalizuje stan przycisku, a zasilanie bezpośrednio z obwodu sterowania eliminuje konieczność stosowania dodatkowego źródła.
• Średnica montażowa 16 mm: uniwersalny wymiar otworu pozwala na szybki montaż w standardowych puszkach i panelach sterowniczych.
• Działanie wolne styków: gwarantuje określoną sekwencję przełączania zgodną z wymaganiami dla obwodów sterowniczych.
• Kompletny przycisk podświetlany: gotowy do użycia – nie wymaga doboru osobnych nasadek ani modułów LED.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta zawartymi w dokumentacji technicznej.

Zastosowanie

Przycisk XB6DF3B5B sprawdza się w aplikacjach sterowniczych wymagających podświetlanej sygnalizacji stanu oraz przełączania między dwoma stanami. Stosowany jest przede wszystkim w:

• Panelach operatorskich maszyn i urządzeń przemysłowych – jako przycisk załączania/wyłączania z sygnalizacją LED.
• Rozdzielnicach sterowniczych – do wydawania impulsów stycznikom, przekaźnikom lub wejściom PLC.
• Automatyce budynkowej – do sterowania oświetleniem, napędami czy systemami wentylacji.
• Stanowiskach laboratoryjnych i testowych – jako element sygnalizacyjno-sterowniczy z wyraźnym wskazaniem stanu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Przycisk montuje się w otworze o średnicy 16 mm (zgodnie z dokumentacją). Przekrój przyłączanych przewodów należy dobrać do prądu obwodu. Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta – nie wolno przekraczać podanych wartości. Po zamontowaniu sprawdzić poprawność działania mechanizmu push-push.

FAQ

• Jakie napięcie zasila diodę LED przycisku? Zintegrowany LED jest przystosowany do pracy w zakresie napięcia 12…24 V (AC lub DC). Należy podłączyć zgodnie ze schematem w karcie katalogowej – biegunowość może mieć znaczenie w zależności od wersji.
• Jaki stopień ochrony ma ten przycisk? W dostępnych danych producent nie podaje konkretnego stopnia IP. Standardowo przyciski montowane w otworze panelu uzyskują ochronę IP20 od strony frontowej po prawidłowym osadzeniu uszczelki – szczegółowe dane należy sprawdzić w dokumentacji technicznej.
• Czy działanie styków jest monostabilne czy bistabilne? Funkcja push-push oznacza, że każde naciśnięcie zmienia stan styków (przełączanie sekwencyjne). Szczegółowy tryb pracy (slow action – działanie wolne) zapewnia określoną charakterystykę przełączania, odpowiednią dla obwodów sterowniczych niskiego napięcia.
