Przycisk płaski zielony LED 110-120V Harmony XB5 | XB5AW33G5 Schneider Electric

Opis i Kluczowe Cechy

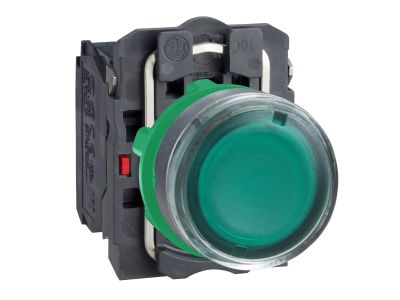

Zielony podświetlany przycisk sterowniczy Schneider Electric Harmony XB5 (symbol XB5AW33G5) z mechanizmem sprężynowym i zaciskami śrubowymi. Wyposażony w 1 zestyk NO oraz 1 zestyk NC, zintegrowane podświetlenie LED 110–120 V oraz podwójnie izolowaną plastikową ramkę. Montaż w otworze 22 mm – kompatybilny z typowymi układami sterowania. Odporność na uderzenia, pył, wodę i wibracje dzięki certyfikatom IP66, IP67, IP69, IP69K.

• Styki 1NO + 1NC: Umożliwiają zarówno załączanie, jak i rozłączanie obwodu sterowania, zapewniając elastyczność w aplikacjach sygnalizacji i impulsowania.
• Podświetlenie LED 110–120 V: Wyraźna, widoczna z daleka sygnalizacja stanu pracy, zwiększająca bezpieczeństwo obsługi w hałaśliwym lub słabo oświetlonym otoczeniu.
• Stopień ochrony IP66, IP67, IP69, IP69K: Odporność na kurz, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe – idealny do środowisk przemysłowych i spożywczych.
• Szeroki zakres temperatury pracy -40°C do +70°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach, od mroźnych magazynów po gorące hale produkcyjne.
• Podwójnie izolowana plastikowa ramka: Zapewnia bezpieczeństwo elektryczne i odporność na środki chemiczne, redukując ryzyko porażenia prądem.

Zgodność z Normami

Produkt posiada certyfikaty IP66, IP67, IP69, IP69K oraz Typ 4X, a także certyfikację morską, co potwierdza odporność na trudne warunki środowiskowe. Urządzenie spełnia międzynarodowe standardy jakości i bezpieczeństwa – oznaczone znakiem CE. Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.

Zastosowanie

Przycisk Harmony XB5 przeznaczony jest do pracy w instalacjach sterowania maszynami i urządzeniami przemysłowymi. Sprawdza się w aplikacjach wymagających wysokiej niezawodności i odporności na czynniki zewnętrzne.

• Sterowanie pracą silników, pomp, wentylatorów i innych odbiorników w przemyśle.
• Impulsowanie styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanu maszyny (praca/awaria) w trudnych warunkach – mycie, kurz, wibracje.
• Automatyka budynkowa i infrastruktura komercyjna (bramy, bariery, linie produkcyjne).

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk instaluje się w otworze o średnicy 22 mm na panelu lub puszce. Zaciski śrubowe – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy podświetlenie LED można zasilać napięciem 230 V? Nie – podświetlenie zaprojektowano wyłącznie dla napięcia 110–120 V AC/DC. Zastosowanie innego napięcia może uszkodzić diodę LED.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada IP66, IP67, IP69 oraz IP69K – jest odporny na kurz, silne strumienie wody, zanurzenie i mycie wysokociśnieniowe/i parą wodną.
• Do czego służy styk NC (normalnie zamknięty)? Styk NC (normalnie zamknięty) jest przewodzący w stanie spoczynku – po naciśnięciu przycisku rozłącza obwód. Stosuje się go np. do obwodów bezpieczeństwa lub sygnalizacji awaryjnej.
