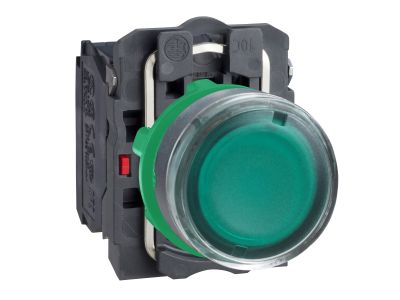

Przycisk płaski zielony bez żarówki 250V Harmony XB5 | XB5AW3365 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski zielony Harmony XB5AW3365 firmy Schneider Electric to monostabilny przycisk sterowniczy z mechanizmem powrotu sprężyny, przeznaczony do pracy impulsowej. Wyposażony w zestaw styków 1NO + 1NC, przystosowany do napięcia 250 V. Montowany w standardowym otworze 22 mm, z zaciskami śrubowymi ułatwiającymi podłączenie. Szerokość modułu: 1 moduł (18 mm).

• Zestyki 1NO + 1NC: Umożliwiają jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów, co daje elastyczność w aplikacjach sterowania i sygnalizacji.
• Napięcie znamionowe 250 V: Gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia, zgodnie z wymaganiami dla aparatury sterowniczej.
• Stopień ochrony IP66/IP67/IP69/IP69K: Zapewnia szczelność przed pyłem, strumieniami wody oraz myciem pod wysokim ciśnieniem – idealny do środowisk przemysłowych, rolniczych i spożywczych.
• Szeroki zakres temperatury pracy -40°C do +70°C: Umożliwia niezawodne działanie w ekstremalnych warunkach, od mrozu po gorące strefy produkcyjne.
• Plastikowa ramka: Zapewnia dobrą izolację elektryczną oraz odporność na chemikalia, a także ułatwia czyszczenie i utrzymanie higieny.

Zgodność z Normami

Przycisk Harmony XB5AW3365 posiada certyfikaty IP66, IP67, IP69, IP69K oraz oznakowanie Typ 4X. Urządzenie spełnia wymagania międzynarodowych norm i posiada certyfikację morską, co potwierdza jego przydatność w instalacjach o podwyższonych wymaganiach środowiskowych. Produkt oznaczony jest znakiem CE.

Zastosowanie

Dzięki wysokiej odporności na wilgoć, pył i wibracje przycisk XB5AW3365 sprawdza się w najtrudniejszych warunkach. Przeznaczony jest do pracy impulsowej, wysyłania krótkotrwałych sygnałów sterujących.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym oraz rolnictwie.
• Wysyłanie impulsów do styczników, przekaźników i sterowników PLC w szafach sterowniczych.
• Praca jako przycisk awaryjnego wyłączenia (E‑stop) lub start/stop w aplikacjach wymagających chwilowego sygnału.
• Zastosowania w automatyce budynkowej, tam gdzie wymagana jest odporność na wodę i pył (np. hale produkcyjne, myjnie).

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk montuje się w otworze o średnicy 22 mm na panelu lub szafie sterowniczej. Połączenia wykonaj za pomocą zacisków śrubowych, dokręcając momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia (max. 2,5 mm²). Urządzenie przeznaczone jest do pracy na szynie TH35 (DIN) lub bezpośrednio w płycie czołowej.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB5AW3365 to wersja bez żarówki (bez podświetlenia). Do zastosowań wymagających sygnalizacji świetlnej wybierz przycisk zintegrowany z lampką LED.
• Jaki stopień ochrony ma ten przycisk? Posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza pełną ochronę przed pyłem, krótkotrwałym zanurzeniem oraz myciem strumieniem wody pod wysokim ciśnieniem.
• Jaki jest tryb pracy styków? Styk pracuje w trybie monostabilnym – po zwolnieniu przycisku sprężyna powraca do położenia spoczynkowego. Służy do wysyłania impulsów (chwilowych sygnałów).
