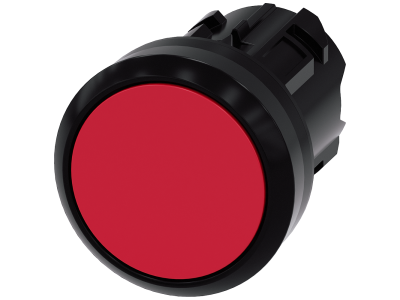

Przycisk płaski z samopowrotem 22mm, okrągły, plastikowy, czerwony, SIRIUS ACT | 3SU1000-0AB20-0AA0 Siemens

Opis i Kluczowe Cechy

Przycisk płaski z samopowrotem z serii SIRIUS ACT o numerze katalogowym 3SU1000-0AB20-0AA0 to zaawansowany element sterowniczy zaprojektowany przez firmę Siemens z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się okrągłym kształtem o średnicy montażowej 22 mm, co stanowi standard rynkowy pozwalający na łatwą integrację w pulpitach sterowniczych i obudowach maszynowych. Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia optymalną odporność na czynniki zewnętrzne przy zachowaniu lekkości konstrukcji.

• Mechanizm samopowrotu: Przycisk działa w trybie monostabilnym, co oznacza, że powraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora.
• Modułowa konstrukcja: System SIRIUS ACT pozwala na elastyczną konfigurację poprzez dobór odpowiednich uchwytów oraz bloków styków pomocniczych montowanych od tyłu.
• Estetyka i ergonomia: Intensywny czerwony kolor elementu wykonawczego zapewnia doskonałą widoczność, co jest kluczowe w procesach sygnalizacji i sterowania procesami technologicznymi.
• Trwałość mechaniczna: Zastosowane materiały gwarantują długą żywotność urządzenia nawet przy intensywnej eksploatacji w cyklach ciągłych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. System SIRIUS ACT spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki wysokiemu stopniu ochrony (IP66/IP67/IP69K w zależności od kompletnej konfiguracji), przycisk jest odporny na strumienie wody pod wysokim ciśnieniem oraz pył, co pozwala na jego stosowanie w trudnych warunkach środowiskowych.

Zastosowanie

Czerwony przycisk płaski SIRIUS ACT znajduje szerokie zastosowanie w automatyce przemysłowej oraz budowie maszyn. Idealnie sprawdza się jako:

• Element sterujący w układach zatrzymania procesów (niebędących wyłącznikami bezpieczeństwa E-STOP).
• Przycisk funkcyjny w pulpitach operatorskich maszyn CNC i linii produkcyjnych.
• Komponent systemów sterowania w rozdzielnicach elektrycznych niskiego napięcia.
• Interfejs użytkownika w aplikacjach wymagających wysokiej higieny (dzięki odporności na mycie pod ciśnieniem).

Wskazówki Montażowe

Montaż elementu jest intuicyjny i nie wymaga specjalistycznych narzędzi. Przycisk należy umieścić w otworze o średnicy 22,3 mm. Dzięki innowacyjnej funkcji trzymania (snap-on), element wykonawczy pozostaje stabilnie w otworze jeszcze przed dokręceniem uchwytu (holder), co umożliwia montaż jedną ręką. Należy pamiętać o doborze odpowiedniego uchwytu montażowego z serii 3SU15 oraz bloków styków (NO/NC) dedykowanych do systemu SIRIUS ACT. Podczas instalacji w obudowach należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz momentów dokręcania śrub montażowych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przycisk zawiera w zestawie bloki styków? Nie, model 3SU1000-0AB20-0AA0 to sam element wykonawczy (głowica). Bloki styków oraz uchwyt montażowy należy dokupić osobno, co pozwala na pełną personalizację funkcji elektrycznych.
• Czy ten przycisk może pełnić funkcję wyłącznika bezpieczeństwa? Przycisk w kolorze czerwonym z samopowrotem służy zazwyczaj do funkcji 'STOP' lub 'OFF'. Wyłączniki bezpieczeństwa (E-STOP) muszą posiadać mechanizm ryglowania i kształt grzybkowy zgodnie z normą ISO 13850.
• Jaki jest stopień ochrony tego elementu? Sam element wykonawczy po prawidłowym montażu zapewnia stopień ochrony IP66, IP67 oraz IP69 (IP69K), co czyni go odpornym na ekstremalne warunki czyszczenia.
