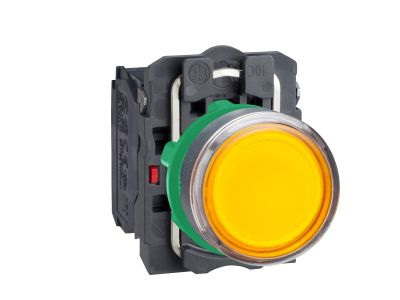

Przycisk płaski pomarańczowy LED 24V Harmony XB5 | XB5AW35B5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski pomarańczowy z serii Harmony XB5 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem powrotu sprężynowego (impulsowego), co zapewnia precyzyjną i powtarzalną reakcję na nacisk operatora. Wyposażenie w zintegrowane podświetlenie LED o napięciu zasilania 24 V AC/DC gwarantuje doskonałą widoczność stanu pracy urządzenia nawet w warunkach słabego oświetlenia lub z dużej odległości, co znacząco podnosi bezpieczeństwo i ergonomię obsługi maszyn.

• Konfiguracja styków: Produkt posiada zestaw styków pomocniczych 1 x NO (normalnie otwarty) oraz 1 x NC (normalnie zamknięty), co pozwala na jednoczesne realizowanie funkcji załączania i rozłączania w obwodach sterowania.
• Wytrzymałość środowiskowa: Dzięki zastosowaniu wysokiej jakości tworzywa sztucznego oraz precyzyjnemu uszczelnieniu, przycisk legitymuje się stopniami ochrony IP66, IP67, IP69 oraz IP69K. Oznacza to pełną pyłoszczelność oraz odporność na silne strumienie wody pod wysokim ciśnieniem i temperaturą.
• Odporność mechaniczna: Konstrukcja została zoptymalizowana pod kątem odporności na uderzenia oraz wibracje, co jest kluczowe w środowiskach z pracującymi ciężkimi maszynami.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do 70°C sprawia, że przycisk sprawdzi się zarówno w chłodniach, jak i w gorących halach produkcyjnych.

Zgodność z Normami

Przycisk Schneider Electric XB5AW35B5 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze profesjonalnym. Posiada certyfikację potwierdzającą zgodność z wymaganiami dla aparatury sterowniczej niskiego napięcia. Wysoki stopień ochrony IP69K świadczy o spełnieniu norm dotyczących urządzeń pracujących w miejscach wymagających częstego mycia i dezynfekcji, co jest standardem w przemyśle spożywczym i farmaceutycznym.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, przycisk Harmony XB5 znajduje zastosowanie w wielu gałęziach przemysłu:

• Budowa maszyn (OEM): Idealny do paneli sterowniczych wtryskarek, pras oraz linii pakujących.
• Przemysł spożywczy: Odporność na mycie pod ciśnieniem pozwala na montaż w strefach produkcyjnych o wysokich rygorach higienicznych.
• Systemy automatyki: Wykorzystywany jako element interfejsu człowiek-maszyna (HMI) w szafach sterowniczych i pulpitach operatorskich.
• Infrastruktura: Może być stosowany w systemach sterowania oświetleniem, wentylacją czy bramami przemysłowymi.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki, co pozwala na optymalizację czasu prefabrykacji szaf sterowniczych:

• Otwór montażowy: Przycisk jest dedykowany do standardowych otworów o średnicy 22 mm, co zapewnia pełną kompatybilność z większością dostępnych na rynku obudów i pulpitów.
• Zaciski śrubowe: Połączenia elektryczne realizowane są za pomocą solidnych zacisków śrubowych. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwały styk i odporność na poluzowanie pod wpływem drgań.
• Modułowa konstrukcja: Plastikowa ramka pozwala na łatwe osadzenie elementu napędowego, a modułowa budowa ułatwia ewentualną wymianę bloku styków lub modułu LED bez konieczności demontażu całego korpusu.

FAQ

• Czy podświetlenie LED wymaga osobnego zasilacza? Przycisk jest przystosowany do bezpośredniego zasilania napięciem 24 V (AC/DC), które jest standardem w większości układów sterowania PLC.
• Czy mogę wymienić styki na inne? Tak, seria Harmony XB5 charakteryzuje się modułowością, co pozwala na rozbudowę lub wymianę bloków styków w zależności od potrzeb projektu.
• Czy przycisk nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP66/IP67 oraz szerokiemu zakresowi temperatur pracy, urządzenie może być bezpiecznie stosowane w aplikacjach zewnętrznych, pod warunkiem ochrony przed bezpośrednim działaniem ekstremalnych czynników niszczących plastik.
