Przycisk płaski podświetlany LED 24V, biały | XB5FWCUST01 Schneider Electric

Opis i Kluczowe Cechy

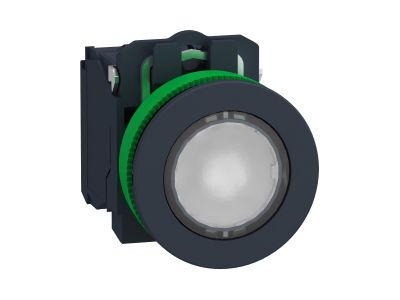

Przycisk płaski podświetlany LED 24V (symbol XB5FWCUST01) to kompaktowe urządzenie przeznaczone do montażu w panelach sterowniczych. Wyposażony w podświetlanie LED w kolorze białym zapewnia widoczność stanu pracy nawet w ciemnych pomieszczeniach. Napięcie znamionowe 24V DC/AC gwarantuje kompatybilność z większością systemów sterowania. Stopień ochrony IP65 zapewnia odporność na pył i wodę.

• Napięcie znamionowe 24V DC/AC: Kompatybilny z systemami sterowania niskonapięciowymi, szeroko stosowany w automatyce przemysłowej i maszynach.
• Podświetlenie LED w kolorze białym: Jasne i wyraźne sygnalizowanie stanu pracy, zwiększające czytelność pulpitu operatorskiego.
• Stopień ochrony IP65: Odporny na pył i strumienie wody, odpowiedni do stosowania w trudnych warunkach środowiskowych.
• Płaska konstrukcja montażowa: Estetyczny wygląd, oszczędność miejsca w szafach sterowniczych i panelach operatorskich.
• 1 styk NO (normalnie otwarty): Uniwersalne rozwiązanie do sterowania obwodami sygnalizacyjnymi i sterowania maszyn.

Zgodność z Normami

Przycisk spełnia wymogi dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami międzynarodowymi dotyczącymi bezpieczeństwa urządzeń niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk płaski podświetlany LED 24V znajduje zastosowanie w systemach sterowania i automatyce przemysłowej, gdzie wymagana jest widoczna sygnalizacja stanu pracy.

• Panele operatorskie w maszynach przemysłowych – sterowanie start/stop, tryb pracy.
• Szafy sterownicze w instalacjach budynkowych – sygnalizacja załączenia obwodów.
• Systemy alarmowe i przeciwpożarowe – jasna sygnalizacja stanu aktywnego.
• Urządzenia medyczne i laboratoryjne – precyzyjna sygnalizacja w sterylnych warunkach.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Wymagany otwór montażowy o średnicy 22,5 mm. Po umieszczeniu przycisku w otworze i założeniu uszczelki, dokręcić nakrętki mocujące z zalecanym momentem 0,8–1,2 Nm. Podłączenie elektryczne wykonać zgodnie z dokumentacją, zachowując polaryzację zasilania 24V DC/AC. Test działania przeprowadzić po podłączeniu zasilania.

FAQ

• Czy przycisk jest odporny na działanie promieni UV? Stopień ochrony IP65 zapewnia odporność na kurz i wodę, ale nie jest dedykowany do długotrwałej ekspozycji na promieniowanie UV. W przypadku zastosowań zewnętrznych zaleca się dodatkową osłonę.
• Jaki jest maksymalny prąd łączeniowy styku? Maksymalny prąd łączeniowy nie został określony w danych produktu – należy sprawdzić dokumentację techniczną lub kartę katalogową.
• Czy podświetlenie LED jest wymienne? Tak, podświetlenie LED jest wymienne – w przypadku uszkodzenia można je wymienić na odpowiedni moduł LED 24V.
