Przycisk płaski niebieski żarówka BA9s 110-120V transformator metalowy 1NO + 1NC Harmony XB4 | XB4BW36G5 Schneider Electric

Opis i Kluczowe Cechy

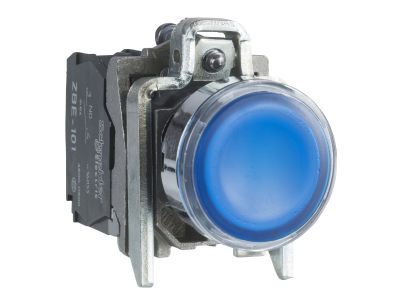

Przycisk płaski podświetlany Schneider Electric Harmony XB4 (symbol XB4BW36G5) to element sterowniczy z wbudowanym transformatorem i podświetleniem LED w podstawie BA9s, przeznaczony do pracy przy napięciu 110-120 V AC/DC. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), zamknięty w metalowej chromowanej obudowie o wysokiej odporności mechanicznej. Dzięki klasie ochrony IP66/IP67/IP69/IP69K sprawdza się w najcięższych warunkach przemysłowych. Montowany w standardowym otworze o średnicy 22 mm.

• Napięcie zasilania 110-120 V AC/DC: Możliwość bezpośredniego podłączenia do typowych obwodów sterowniczych bez dodatkowego zasilacza, co upraszcza instalację i obniża koszty.
• Styki 1NO + 1NC: Zapewniają elastyczność w realizacji funkcji sterowniczych – NO do włączania, NC do sygnalizacji awarii lub obwodów bezpieczeństwa.
• Podświetlenie LED w podstawie BA9s z wbudowanym transformatorem: Wyraźna, dobrze widoczna sygnalizacja statusu maszyny nawet z daleka, niewymagająca wymiany żarówki (długa żywotność LED).
• Stopień ochrony IP66/IP67/IP69/IP69K: Odporność na kurz, zanurzenie w wodzie, strumienie wysokociśnieniowe i parę – idealne do mycia w przemyśle spożywczym, chemicznym i ciężkim.
• Metalowa chromowana obudowa i montaż 22 mm: Wytrzymałość na uderzenia i korozję oraz zgodność z międzynarodowym standardem otworów, co ułatwia wymianę i integrację.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi i europejskimi, posiada certyfikat CE. Seria Harmony XB4 spełnia wymagania typowe dla aparatury sterowniczej w przemyśle. Szczegółowe dane dotyczące norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Przycisk znajduje zastosowanie w rozdzielnicach, szafach sterowniczych i na pulpitach operatorskich w różnorodnych gałęziach przemysłu, gdzie wymagana jest niezawodna sygnalizacja i sterowanie w trudnych warunkach.

• Sterowanie odbiornikami – silnikami, zaworami, oświetleniem – w maszynach produkcyjnych i liniach technologicznych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC w celu załączania/wyłączania obwodów.
• Sygnalizacja stanu pracy maszyny – przycisk świeci w trybie gotowości, pracy lub alarmu, zapewniając szybką wizualną informację.
• Instalacje w przemyśle spożywczym, farmaceutycznym, chemicznym i myjniach dzięki wysokiej odporności na wodę i chemikalia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przycisk montuje się w otworze o średnicy 22 mm w płycie czołowej szafy sterowniczej. Przewody należy podłączyć do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do przewidywanego obciążenia. Po zamontowaniu sprawdzić szczelność uszczelek i poprawność działania styków.

FAQ

• Czy przycisk XB4BW36G5 jest podświetlany? Tak, wbudowana jest podstawa BA9s z diodą LED oraz transformatorem, co zapewnia stabilne podświetlenie przy zasilaniu 110-120 V AC/DC.
• Jaki stopień ochrony IP ma ten przycisk? Produkt posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza całkowitą ochronę przed pyłem, odporność na zanurzenie oraz strumienie wody pod wysokim ciśnieniem i parę.
• Ile styków i w jakiej konfiguracji ma przycisk? Posiada dwa zestyki: jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co umożliwia realizację funkcji zarówno załączającej, jak i rozłączającej w jednym urządzeniu.
