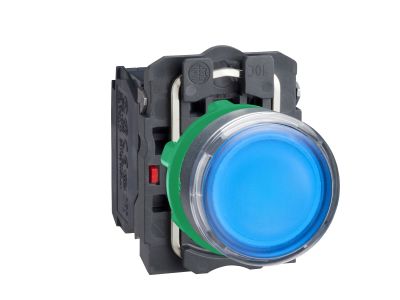

Przycisk płaski niebieski LED 230-240V Harmony XB5 | XB5AW36M5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski niebieski podświetlany LED Schneider Electric Harmony XB5 o symbolu XB5AW36M5 to ergonomiczny element sterowania przeznaczony do montażu w otworach 22 mm. Wyposażony w mechanizm sprężynowy (chwilowy), jeden zestyk NO i jeden NC oraz zintegrowane diody LED zasilane napięciem 230–240 V AC. Dzięki podwójnie izolowanej plastikowej ramce i zaciskom śrubowym zapewnia łatwą instalację oraz wysoką odporność na czynniki zewnętrzne.

• Napięcie zasilania LED 230–240 V AC: gotowe do bezpośredniego podłączenia w instalacjach przemysłowych – brak konieczności stosowania dodatkowych zasilaczy.
• Jasne podświetlenie LED: niebieska dioda LED gwarantuje doskonałą widoczność stanu urządzenia nawet z dużej odległości, co zwiększa bezpieczeństwo i komfort obsługi.
• Wysokie stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: odporność na strumienie wody, zanurzenie, mycie wysokociśnieniowe i pył – produkt sprawdza się w najbardziej wymagających środowiskach.
• Szeroki zakres temperatur pracy od -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach, od mrozu po gorące hale produkcyjne.
• Zestyki 1NO + 1NC w obudowie 22 mm: uniwersalna konfiguracja umożliwiająca zarówno załączanie, jak i rozłączanie obwodów sterowania w jednym elemencie.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów i posiada certyfikację morską oraz oznaczenie Typ 4X. Wysoka szczelność i odporność mechaniczna potwierdzona stopniami IP66, IP67, IP69 i IP69K. Zastosowane materiały zapewniają izolację elektryczną i chemoodporność. Deklaracja zgodności CE – do pobrania u producenta.

Zastosowanie

Przycisk XB5AW36M5 przeznaczony jest do budowy paneli sterowniczych i pulpitów operatorskich w trudnych warunkach przemysłowych i zewnętrznych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka odporność na wodę, pył i wibracje.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym oraz rolnictwie.
• Impulsowe załączanie i wyłączanie styczników, przekaźników lub wejść PLC.
• Sygnalizacja pracy urządzeń – podświetlenie LED informuje operatora o stanie procesu.
• Automatyka budynkowa i infrastruktura zewnętrzna (myjnie, oczyszczalnie, porty).

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w otworze o średnicy 22 mm. Przykręcanie zacisków śrubowych należy wykonać momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obwodu roboczego. Stosować oryginalne pierścienie uszczelniające w celu zachowania klasy IP.

FAQ

• Czy podświetlenie LED wymaga zewnętrznego napięcia? Nie, dioda LED jest zintegrowana i zasilana bezpośrednio napięciem 230–240 V AC – wystarczy podłączyć przewody do zacisków.
• Jaki stopień ochrony ma ten przycisk? Produkt posiada certyfikowane stopnie IP66, IP67, IP69 oraz IP69K, co oznacza pełną ochronę przed pyłem, strumieniami wody, zanurzeniem i myciem wysokociśnieniowym.
• Czy przycisk jest monostabilny (chwilowy)? Tak, zastosowano mechanizm sprężynowy – po zwolnieniu przycisku zestyk wraca do pozycji spoczynkowej (tryb pracy dorywczo).
