Przycisk płaski, M22-DR-S, czarny RMQ-Titan M22 | 216613 Eaton

Alternatywny kod produktu: M22-DR-S

Opis i Kluczowe Cechy

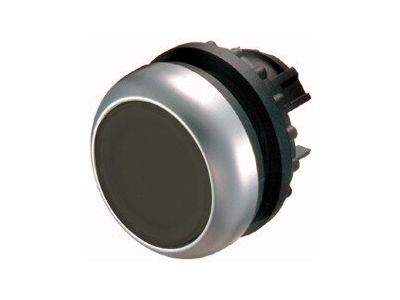

Przycisk płaski M22-DR-S (czarny) z serii RMQ-Titan M22 firmy Eaton to element aparatury sterująco-sygnalizacyjnej zaprojektowany do pracy w wymagających środowiskach. Dzięki stopniowi ochrony IP67 oraz IP69K zapewnia niezawodne działanie nawet przy intensywnym myciu wodą pod ciśnieniem. Odporność na udary, wibracje i ścieranie gwarantuje długą żywotność w aplikacjach przemysłowych. Element wyposażono w zintegrowany układ połączeń ochronnych podnoszący bezpieczeństwo eksploatacji.

• Stopień ochrony IP67 / IP69K: odporność na kurz, chwilowe zanurzenie oraz strumienie wody pod wysokim ciśnieniem – idealne do maszyn i linii produkcyjnych poddawanych częstemu czyszczeniu.
• Odporność na udary i wibracje: konstrukcja wytrzymująca mechaniczne obciążenia – zmniejsza ryzyko uszkodzeń w aplikacjach transportowych i wibrujących.
• Odporność na ścieranie: trwała powierzchnia czołowa – zachowuje czytelne oznakowanie przez cały okres użytkowania.
• Zintegrowany układ połączeń ochronnych: podwyższona ochrona przed porażeniem i zwarciem – zwiększa bezpieczeństwo personelu obsługującego.
• Kolor czarny: uniwersalny design pasujący do większości paneli operatorskich i tablic rozdzielczych.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich (CE) oraz standardów DIN. Przeznaczony do stosowania w obwodach sterowniczych i sygnalizacyjnych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przycisk płaski M22-DR-S znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i odporna na trudne warunki aparatura operatorska. Idealnie sprawdza się w:

• Sterowaniu maszynami przemysłowymi – wydawanie poleceń załącz/wyłącz w zautomatyzowanych liniach produkcyjnych.
• Impulsowym wyzwalaniu styczników, przekaźników lub wejść PLC – sygnały krótkotrwałe do układów sterowania.
• Sygnalizacji stanu pracy – jako element interfejsu człowiek-maszyna (HMI) na pulpitach operatorskich.
• Automatyce budynkowej – przyciski do sterowania oświetleniem, bramami, roletami w obiektach o podwyższonej wilgotności (myjnie, kuchnie przemysłowe).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk przeznaczony jest do mocowania w otworze panelu o średnicy 22,5 mm (standard DIN) – wymaga zastosowania odpowiedniego modułu stykowego (np. M22‑...). Dokręcaj pierścień mocujący z momentem podanym w karcie montażowej. Przekrój przewodów dobieraj do obciążenia prądowego użytego modułu stykowego.

FAQ

• Czy przycisk M22-DR-S posiada wbudowane podświetlenie LED? Nie, ten model nie jest wyposażony w diodę LED. W serii RMQ-Titan dostępne są osobne elementy oświetleniowe (np. M22‑LED) do montażu w tych samych obudowach, jeśli potrzebujesz sygnalizacji świetlnej.
• Jaki jest stopień ochrony tego przycisku? Przycisk posiada stopień ochrony IP67 oraz IP69K, co oznacza pełną pyłoszczelność, odporność na krótkotrwałe zanurzenie oraz na działanie strumieni gorącej wody pod wysokim ciśnieniem – odpowiedni do mycia linii produkcyjnych.
• Jaki typ styku obsługuje ten przycisk? Przycisk jest elementem operatorskim, nie zawiera wewnętrznych styków. Do jego użycia wymagany jest zewnętrzny moduł stykowy (np. zwierny / rozłączny / przełączny) z serii M22, który należy dobrać w zależności od potrzebnej konfiguracji obwodu.
