Przycisk płaski, M22-D-R-X0/K01, czerwony RMQ-Titan M22 | 216510 Eaton

Opis i Kluczowe Cechy

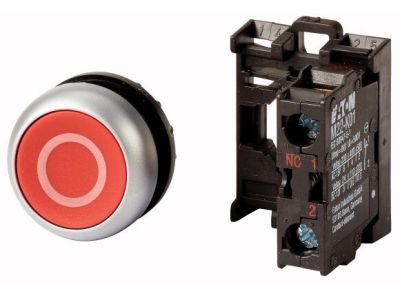

Przycisk płaski EATON z serii RMQ-Titan o numerze katalogowym 216510 (M22-D-R-X0/K01) to zaawansowany element aparatury sterowniczej, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się ergonomicznym kształtem oraz intensywnym czerwonym kolorem z naniesionym symbolem '0', co ułatwia szybką identyfikację funkcji zatrzymania lub wyłączenia. Kluczowym atutem serii RMQ-Titan jest wyjątkowa odporność na czynniki zewnętrzne, potwierdzona stopniami ochrony IP67 oraz IP69K. Oznacza to pełną pyłoszczelność oraz ochronę przed silnymi strumieniami wody pod wysokim ciśnieniem i temperaturą, co jest niezbędne w przemyśle spożywczym czy chemicznym.

• Wysoka trwałość mechaniczna: Konstrukcja odporna na udary i wibracje gwarantuje niezawodność w maszynach generujących duże drgania.
• Odporność na ścieranie: Laserowe grawerowanie symboli zapewnia czytelność opisu nawet po wieloletniej, intensywnej eksploatacji.
• Zintegrowany układ połączeń: System ochronny podwyższa bezpieczeństwo użytkowania i minimalizuje ryzyko awarii.
• Modułowa budowa: System M22 pozwala na łatwą konfigurację i rozbudowę o dodatkowe styki pomocnicze.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego stosowanie w aplikacjach globalnych. Spełnia wymagania normy IEC/EN 60947, dotyczącej niskonapięciowej aparatury rozdzielczej i sterowniczej. Dzięki certyfikacji na stopień ochrony IP69K, przycisk jest zgodny z wytycznymi dotyczącymi urządzeń pracujących w trudnych warunkach sanitarnych. Posiada również dopuszczenia UL/CSA, co umożliwia jego montaż w maszynach eksportowanych na rynki Ameryki Północnej.

Zastosowanie

Przycisk M22-D-R-X0/K01 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie wymagana jest precyzyjna kontrola procesów.
• Przemysłu ciężkiego: Dzięki odporności na wibracje doskonale sprawdza się przy liniach produkcyjnych i prasach.
• Sektora spożywczego: Możliwość mycia pod wysokim ciśnieniem (IP69K) pozwala na zachowanie najwyższych standardów higieny.
• Systemów sygnalizacyjnych: Wyraźny kontrast i możliwość współpracy z elementami LED zapewniają doskonałą widoczność stanu urządzenia.

Wskazówki Montażowe

Montaż przycisku jest intuicyjny i szybki dzięki systemowi RMQ-Titan. Urządzenie jest przeznaczone do montażu w otworze o standardowej średnicy 22,5 mm. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcenia pierścienia mocującego, aby zapewnić deklarowaną szczelność IP. Przycisk dostarczany jest w konfiguracji ze stykiem rozwiernym (1NC), co należy uwzględnić w schemacie logicznym sterowania. Modułowa konstrukcja pozwala na zatrzaskowy montaż elementów stykowych na wsporniku mocującym, co znacząco skraca czas prefabrykacji szaf sterowniczych.

FAQ

• Czy przycisk posiada podświetlenie? Prezentowany model M22-D-R-X0/K01 jest przyciskiem płaskim, jednak seria RMQ-Titan umożliwia łatwą rozbudowę o moduły LED w celu uzyskania sygnalizacji świetlnej.
• Jaki jest stopień ochrony od frontu? Przycisk posiada stopień ochrony IP67 oraz IP69K, co czyni go odpornym na zanurzenie oraz mycie myjką ciśnieniową.
• Czy symbol '0' jest trwały? Tak, oznaczenie wykonane jest w technologii odpornej na ścieranie, co gwarantuje jego widoczność przez cały okres żywotności mechanicznej urządzenia.
