Przycisk płaski fi22 zielony samopowrotny okrągły plastikowy Harmony XB5 (pakowane po 100 sztuk) | ZB5AA3TQ Schneider Electric

Opis i Kluczowe Cechy

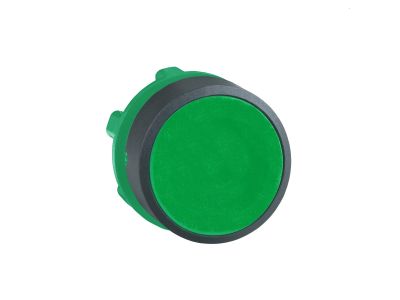

Głowica przyciskowa Harmony XB5 ZB5AA3TQ to nieoznaczony, zielony przycisk płaski o średnicy 22 mm z samopowrotnym mechanizmem sprężynowym. Wykonana z trwałego tworzywa sztucznego, z ciemnoszarą ramką, zapewnia wytrzymałość mechaniczną na poziomie 1 miliona cykli. Wysoki stopień ochrony IP66/IP67/IP69/IP69K oraz NEMA 4X/13 gwarantuje niezawodność w najtrudniejszych warunkach środowiskowych, w tym w strefach mycia ciśnieniowego i wysokiej temperatury. Idealna do budowy paneli sterowniczych w przemyśle spożywczym, chemicznym, morskim i infrastrukturze.

• Stopień ochrony IP66/IP67/IP69/IP69K i NEMA 4X/13: Pełna odporność na pył, strumienie wody, krótkotrwałe zanurzenie oraz mycie ciśnieniowe gorącą wodą – niezawodna praca w agresywnym środowisku przemysłowym.
• Samopowrotny mechanizm sprężynowy: Automatyczny powrót do pozycji spoczynkowej po zwolnieniu przycisku – precyzyjne sterowanie impulsowe, odpowiednie do styczników, przekaźników i PLC.
• Wytrzymałość mechaniczna 1 000 000 cykli: Długa żywotność bez utraty właściwości użytkowych – minimalizacja kosztów eksploatacji i przestojów maszyn.
• Standardowy otwór montażowy Ø 22 mm: Uniwersalny wymiar pasujący do typowych obudów i paneli – szybki i prosty montaż bez konieczności stosowania adapterów.
• Tworzywo sztuczne z ciemnoszarą ramką: Lekka, odporna na korozję i UV konstrukcja – idealna do zastosowań w przemyśle spożywczym i chemicznym, gdzie wymagana jest łatwość czyszczenia.

Zgodność z Normami

Produkt posiada certyfikaty CSA, BV, UL Listed, LROS (Lloyds Register of Shipping), GL i DNV. Spełnia wymogi norm międzynarodowych dla aparatury sterowniczej i sygnalizacyjnej montowanej w panelach. Oznaczenie CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Głowica przyciskowa ZB5AA3TQ przeznaczona jest do budowy paneli sterowniczych i pulpitów operatorskich w wymagających środowiskach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka szczelność i odporność na chemikalia.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, papierniczym oraz chemicznym – odporność na wilgoć i detergenty.
• Sygnalizacja i wydawanie impulsów sterujących do styczników, przekaźników lub wejść PLC w automatyce budynkowej i infrastrukturze.
• Zastosowania morskie i offshore – certyfikaty LROS, GL i DNV potwierdzają odporność na działanie słonej wody i wibracji.
• Panele operatorskie w strefach czystych (clean room) oraz w obiektach użyteczności publicznej (windy, szlabany, bramy).

Wskazówki Montażowe

Montaż głowicy przyciskowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Głowicę montuje się w wycięciu panelu o średnicy Ø 22 mm (zgodnie z normą DIN), mocując ją za pomocą dostarczonej nakrętki. Należy stosować moment dokręcania zgodny z dokumentacją producenta, a przekrój przewodów (jeżeli stosowane są styki modułowe) dobrać do prądu obciążenia. Przed uruchomieniem sprawdzić poprawność działania mechanizmu samopowrotnego.

FAQ

• Czy głowica jest podświetlana? Nie – model ZB5AA3TQ jest bez podświetlenia. W gamie Harmony XB5 dostępne są oddzielne głowice z wbudowaną lampką LED (np. ZB5AVxxx) oraz moduły świetlne do montażu za przyciskiem.
• Jaki jest stopień ochrony w wersji plastikowej? Głowica posiada stopień ochrony IP66/IP67/IP69/IP69K oraz NEMA 4X/13, co oznacza pełną odporność na pył, strumienie wody, krótkotrwałe zanurzenie i mycie ciśnieniowe gorącą wodą.
• Czy przycisk działa w trybie chwilowym czy podtrzymania? Jest to przycisk samopowrotny (chwilowy) – po naciśnięciu i zwolnieniu automatycznie wraca do pozycji spoczynkowej. Do pracy z podtrzymaniem wymagany jest oddzielny moduł stykowy z funkcją bistabilną.
