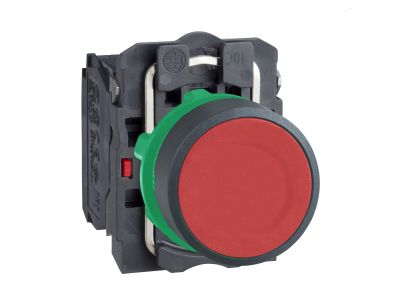

Przycisk płaski czerwony z samoczynnym powrotem bez oznaczenia plastikowy Harmony XB5 | XB5AA45 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski czerwony z samoczynnym powrotem Schneider Electric z serii Harmony XB5 (symbol XB5AA45) to kompaktowy element sterowniczy montowany w otworze 22 mm. Wyposażony w zestyk 1NO + 1NC oraz zaciski śrubowe, zapewnia niezawodne sygnały impulsowe w układach sterowania maszyn i procesów. Plastikowa ramka gwarantuje dobrą izolację elektryczną i odporność na środki chemiczne, a wysoki stopień ochrony IP66/IP67/IP69/IP69K oraz szeroki zakres temperatur pracy (-40°C do 70°C) czynią go odpornym na uderzenia, pył, wodę i wibracje.

• Styki 1NO + 1NC: Umożliwiają realizację zarówno obwodów zwierających, jak i rozwierających w jednym przycisku, co upraszcza okablowanie i pozwala oszczędzić miejsce w szafie sterowniczej.
• Stopień ochrony IP66/IP67/IP69/IP69K (Typ 4X): Gwarantuje niezawodną pracę w ekstremalnych warunkach – odporność na strumienie wody, zanurzenie, mycie ciśnieniowe oraz pył, co jest kluczowe w przemyśle spożywczym, chemicznym i morskim.
• Zakres temperatur -40°C do 70°C: Umożliwia instalację w środowiskach o dużych wahaniach temperatury – od mroźnych hal magazynowych po gorące linie produkcyjne.
• Plastikowa ramka z izolacją elektryczną: Zapewnia bezpieczeństwo użytkownika i odporność na agresywne substancje chemiczne, co jest szczególnie ważne w instalacjach wymagających wysokiej izolacyjności.
• Mechanizm samoczynnego powrotu (impulsowy): Przycisk po naciśnięciu wraca do pozycji spoczynkowej – idealny do sterowania stycznikami, przekaźnikami wejściami PLC oraz jako przycisk start/stop w układach impulsowych.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów bezpieczeństwa i kompatybilności elektromagnetycznej (dla urządzeń sterowniczych w przemyśle). Posiada certyfikację CE oraz uzyskał atesty morskie, a także deklarowane stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X potwierdzające odporność na trudne warunki środowiskowe.

Zastosowanie

Przycisk Harmony XB5AA45 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i odporne na czynniki zewnętrzne sterowanie impulsowe. Jego kompaktowa konstrukcja i wysoka szczelność sprawdzają się w wymagających gałęziach przemysłu.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym oraz hutniczym – odporność na wilgoć, pył i mycie ciśnieniowe.
• Impulsowe załączanie styczników, przekaźników i wejść PLC w szafach sterowniczych oraz na panelach operatorskich.
• Sygnalizacja i zatrzymanie awaryjne w instalacjach narażonych na wibracje, uderzenia i ekstremalne temperatury (np. w transporcie, na statkach).
• Automatyka budynkowa w strefach mokrych i zapylonych – np. w halach produkcyjnych, myjniach, chłodniach.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do montażu w otworze o średnicy 22 mm – mocowanie za pomocą nakrętki dociskowej. Moment dokręcania zacisków śrubowych oraz dobór przekroju przewodów należy realizować zgodnie z dokumentacją techniczną producenta. Nie stosować na szynie DIN – przycisk montowany jest w płycie czołowej obudowy.

FAQ

• Czy przycisk XB5AA45 jest podświetlany? Nie, ten model nie posiada podświetlenia LED. Jest to przycisk płaski bez elementu świetlnego – przeznaczony wyłącznie do sygnalizacji mechanicznej.
• Jaki stopień ochrony ma ten przycisk? Deklarowane stopnie ochrony to IP66, IP67, IP69 oraz IP69K (a także Typ 4X). Oznacza to odporność na pył, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe w wysokiej temperaturze.
• W jakim trybie pracy działa przycisk? Jest to przycisk z samoczynnym powrotem (impulsowy / chwilowy). Po naciśnięciu i puszczeniu styki wracają do stanu spoczynkowego. Sprawdza się w aplikacjach sterowania impulsowego, np. start / stop.
