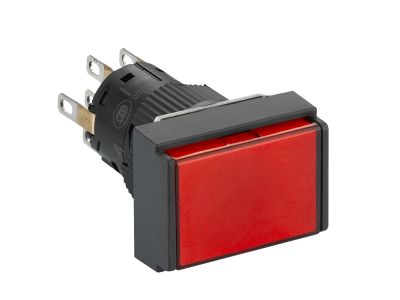

Przycisk płaski czerwony samopowrotny LED 24V 2NO prostokątny plastikowy Harmony XB6 | XB6EDW4B2P Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski samopowrotny XB6EDW4B2P z serii Harmony XB6 marki Schneider Electric to monolityczny przycisk podświetlany o średnicy montażowej 16 mm. Wyposażony w dwa niezależne styki normalnie otwarte (2NO) z działaniem migowym oraz zintegrowany wskaźnik LED 24 V. Pozłacane styki zapewniają niezawodną łączność nawet w trudnych warunkach, a szybkozłącza typu faston upraszczają okablowanie. Idealny do kompaktowych paneli operatorskich.

• 2 styki NO (2 ZAŁ/WYŁ): Umożliwiają sterowanie dwoma niezależnymi obwodami – jeden przycisk może jednocześnie wysyłać sygnał do PLC i załączać stycznik.
• Zintegrowany LED 24 V: Stała sygnalizacja stanu zasilania lub gotowości urządzenia – wbudowany diodowy wskaźnik eliminuje konieczność stosowania dodatkowej lampki.
• Styki srebro pozłacane: Wysoka odporność na korozję i starzenie – gwarancja stabilnego połączenia elektrycznego przez długi czas.
• Zaciski faston 2,8 x 0,5 mm i lutownicze: Elastyczność podłączenia – możliwość szybkiego montażu bez narzędzi (faston) lub tradycyjnego lutowania.
• Średnica montażowa 16 mm: Kompaktowy rozmiar pozwala na montaż w gęsto zabudowanych panelach, oszczędzając miejsce na płycie czołowej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Stosowany w typowych aplikacjach przemysłowych zgodnie z przeznaczeniem określonym przez producenta.

Zastosowanie

Przycisk XB6EDW4B2P znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne sterowanie z wizualną informacją zwrotną. Sprawdzi się w szafach sterowniczych, pulpitach operatorskich oraz maszynach produkcyjnych.

• Sterowanie odbiornikami (np. załączanie silnika, oświetlenia) z jednoczesną sygnalizacją stanu LED.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja awarii lub trybu pracy w automatyce budynkowej (np. w systemach HVAC).
• Zastosowanie jako przycisk resetu lub start/stop w maszynach pakujących i transportowych.

Wskazówki Montażowe

Montaż i podłączenie przycisku może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przycisk montuje się w otworze o średnicy 16 mm (zgodnie z dokumentacją). Do podłączenia należy stosować przewody o przekroju minimum 0,75 mm² (AWG 19) – dla zacisków faston i lutowniczych. Moment dokręcania oraz szczegółowe instrukcje okablowania znajdują się w karcie katalogowej producenta. Nie przekraczać dopuszczalnych parametrów styków.

FAQ

• Czy podświetlenie LED można wymienić? LED jest zintegrowany i nie przewidziano jego wymiany. W przypadku uszkodzenia należy wymienić cały przycisk.
• Jaki stopień ochrony ma ten przycisk? Producent nie deklaruje konkretnego stopnia IP w dostarczonych danych. W typowych warunkach montażu wewnątrz szafy sterowniczej stosuje się IP20 (jak w standardowej aparaturze modułowej).
• Czy przycisk jest samopowrotny? Tak, po naciśnięciu i zwolnieniu styki wracają do stanu spoczynkowego (NO otwarte). Działanie migowe oznacza, że przełączenie następuje natychmiastowo.
