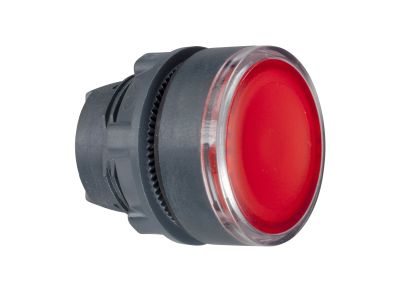

Przycisk płaski czerwony samopowrotny bez podśw. plastikowy możliwość opisu, Harmony XB5 | ZB5AA48 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski czerwony samopowrotny bez podświetlenia Schneider Electric Harmony XB5, symbol ZB5AA48, to głowica przycisku z plastikową ramką i przezroczystą pokrywką umożliwiającą umieszczenie legendy. Zaprojektowany do montażu w otworze 22 mm, oferuje wyjątkową odporność środowiskową dzięki stopniowi ochrony IP69K oraz szeroki zakres temperatur pracy od -40°C do 70°C. Modularna konstrukcja z zatrzaskowym mocowaniem ułatwia szybką instalację i wymianę na kompatybilnych blokach styków serii Harmony XB5.

• Stopień ochrony IP69K: odporność na kurz, wodę, wysokociśnieniowe strumienie i parę – gwarantuje niezawodne działanie w ekstremalnych warunkach przemysłowych, myjniach i strefach mokrych.
• Zakres temperatur -40°C do 70°C: możliwość stosowania w instalacjach zewnętrznych, chłodniach oraz w środowiskach o dużych wahaniach temperatury bez ryzyka uszkodzenia.
• Możliwość umieszczenia legendy: przezroczysta pokrywka pozwala na łatwe oznakowanie funkcji przycisku, co zwiększa bezpieczeństwo i ergonomię obsługi maszyny.
• Modularna konstrukcja z montażem zatrzaskowym: szybka instalacja i serwisowanie głowicy na blokach styków Harmony XB5 bez użycia narzędzi, skracając czas przestojów.
• Plastikowa ramka: dobra izolacja elektryczna i odporność na środki chemiczne – idealna w aplikacjach wymagających wysokiego bezpieczeństwa i czyszczenia agresywnymi substancjami.

Zgodność z Normami

Przycisk ZB5AA48 spełnia międzynarodowe standardy ochrony przed wnikaniem ciał obcych i wody potwierdzone certyfikatami IP66, IP67, IP69 oraz IP69K. Posiada również certyfikację morską oraz oznaczenie Typ 4X zgodnie z amerykańskimi standardami NEMA. Produkt oznaczony jest znakiem CE i przeznaczony do stosowania zgodnie z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Przycisk dedykowany jest jako element sterowania w maszynach, urządzeniach i tablicach rozdzielczych wymagających wysokiej odporności środowiskowej. Sprawdza się w aplikacjach przemysłowych, stoczniowych, spożywczych i chemicznych.

• Sterowanie maszynami w trudnych warunkach – np. mycie wysokociśnieniowe, strefy o dużej wilgotności i zapyleniu.
• Impulsowe sygnały do styczników, przekaźników lub sterowników PLC (w połączeniu z odpowiednim blokiem styków ZB5).
• Sygnalizacja i przyciski awaryjne (w konfiguracji z blokiem styków NO/NC) – wyraźny czerwony kolor ułatwia lokalizację.
• Automatyka budynkowa i instalacje zewnętrzne – szeroki zakres temperatur i odporność na korozję.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Głowica przeznaczona jest do montażu w otworze o średnicy 22 mm w panelu o grubości do 5 mm. Mocowanie za pomocą nakrętki (w zestawie) z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów łączących z blokiem styków musi być dobrany do spodziewanego prądu obciążenia. Bezwzględnie odłączyć napięcie przed jakimikolwiek pracami montażowymi lub serwisowymi.

FAQ

• Czy przycisk jest podświetlany? Nie, model ZB5AA48 to przycisk bez podświetlenia. Posiada przezroczystą pokrywkę do umieszczania opisów. Do wersji z podświetleniem należy wybrać model z diodą LED w symbolu (np. ZB5AV*).
• Jaki stopień ochrony ma ten przycisk? Deklarowane stopnie ochrony: IP66, IP67, IP69 oraz IP69K, co oznacza odporność na kurz, wodę opadową, zanurzenie oraz strumienie wysokociśnieniowe i parę. Posiada również certyfikat Typ 4X (NEMA).
• Czy przycisk jest samopowrotny? Tak, przycisk jest samopowrotny (chwilowy). Po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Wymaga zastosowania bloku styków (np. ZB5AZ lub ZB5AW) do realizacji funkcji NO/NC.
