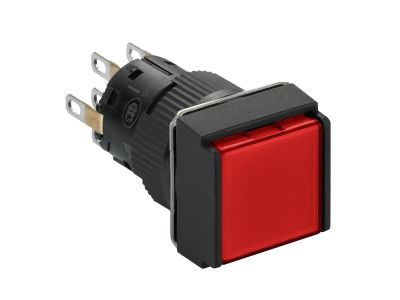

Przycisk płaski czerwony ryglujący LED 24V 2NO kwadratowy plastikowy Harmony XB6 | XB6ECF4B2P Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski czerwony ryglujący z serii Harmony XB6 firmy Schneider Electric (symbol XB6ECF4B2P) to element sterowniczy wyposażony w dwa zwierne styki 2NO oraz wbudowane podświetlenie LED 24V. Dzięki funkcji ryglowania przycisk pozostaje w pozycji wciśniętej po zadziałaniu, co zapewnia jednoznaczną sygnalizację stanu i bezpieczeństwo w aplikacjach wymagających blokady. Kwadratowa, plastikowa obudowa ułatwia montaż na panelach sterowniczych.

• Funkcja ryglowania: Przycisk po wciśnięciu blokuje się w pozycji załączonej – wymaga celowego odblokowania (np. pociągnięcia lub obrotu), co zapobiega przypadkowemu wyłączeniu lub zmianie stanu.
• 2 styki zwierne (2NO): Dwa niezależne obwody zwierne umożliwiają sterowanie dwoma odbiornikami lub redundantne przekazywanie sygnału.
• Wbudowane podświetlenie LED 24V: Sygnalizacja optyczna stanu załączenia – dioda LED zasilana napięciem 24V AC/DC zwiększa czytelność panelu i informuje o aktywności przycisku.
• Kolor czerwony, płaski profil: Wyraźny wizualnie przycisk w kolorze czerwonym z płaską, ergonomiczną powierzchnią, ułatwiający obsługę i identyfikację w awaryjnych obwodach sterowania.
• Materiał obudowy – tworzywo sztuczne: Lekka, odporna na uszkodzenia mechaniczne obudowa, dedykowana do montażu w standardowych otworach paneli.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami unijnymi, posiada oznaczenie CE. Jako element serii Harmony XB6 spełnia wymagania standardów bezpieczeństwa dla urządzeń sterowniczych w przemyśle. Szczegółowe informacje dotyczące norm (np. IEC/EN 60947) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk ryglujący XB6ECF4B2P znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i nieprzypadkowe załączenie obwodu. Dzięki podświetleniu LED sprawdza się również jako element sygnalizacji wizualnej.

• Sterowanie maszynami i urządzeniami w trybie awaryjnym lub sekwencyjnym, gdzie wymagana jest blokada załączenia.
• Impulsowanie styczników, przekaźników lub wejść sterowników PLC w obwodach niskiego napięcia.
• Sygnalizacja stanu pracy w szafach sterowniczych i na pulpitach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, roletami z funkcją blokady.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przycisk przeznaczony jest do montażu w panelu o odpowiedniej grubości – szczegółowe wytyczne znajdują się w dokumentacji technicznej producenta. Moment dokręcania nakrętki montażowej oraz przekrój przewodów muszą być zgodne z zaleceniami producenta w karcie katalogowej. Podłączenie przewodów należy wykonać zgodnie ze schematem elektrycznym – do styków NO (normalnie otwartych).

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Jakie jest napięcie zasilania LED? Tak, przycisk wyposażony jest we wbudowaną diodę LED. Napięcie zasilania wynosi 24V (AC/DC). Szczegółowe parametry elektryczne LED (np. pobór prądu) znajdują się w dokumentacji technicznej.
• Jaki jest stopień ochrony (IP) tego przycisku? W dostarczonych danych nie podano stopnia ochrony. Producent dla serii Harmony XB6 oferuje różne stopnie ochrony w zależności od konfiguracji. Aby potwierdzić IP konkretnego modelu, należy sprawdzić kartę katalogową.
• Jak odblokować przycisk po wciśnięciu? Czy jest to przycisk typu push-pull czy obrotowy? W nazwie produktu wskazano „ryglujący”, co oznacza, że po wciśnięciu blokuje się w pozycji załączonej. Mechanizm odblokowania może wymagać pociągnięcia lub obrotu – dokładny opis znajduje się w instrukcji dołączonej do produktu.
