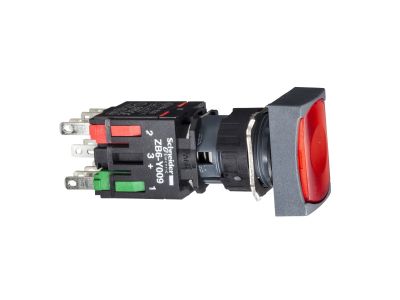

Przycisk płaski czerwony push-push LED 12-24V prostokątny Harmony XB6 | XB6DF4B2B Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski push-push XB6DF4B2B z serii Harmony XB6 firmy Schneider Electric to element sterowniczy przeznaczony do montażu w panelach operatorskich i rozdzielnicach. Wyposażony w podświetlenie LED 12–24 V AC/DC, umożliwia wizualną sygnalizację stanu pracy. Czerwona soczewka i prostokątny kształt ułatwiają szybką identyfikację w gęsto zabudowanych pulpitach. Mechanizm push-push (naciśnij – załącz / naciśnij – wyłącz) zapewnia pracę bistabilną bez konieczności ciągłego przytrzymywania.

• Podświetlenie LED 12–24 V AC/DC: Wbudowany LED o niskim napięciu gwarantuje długą żywotność i wyraźną sygnalizację stanu bez ryzyka przegrzania.
• Funkcja push-push (bistabilna): Każde naciśnięcie zmienia stan (włącz/wyłącz) – upraszcza sterowanie i eliminuje potrzebę dodatkowego podtrzymania styku.
• Prostokątny kształt i czerwony kolor: Intuicyjna identyfikacja wizualna, ułatwiająca obsługę nawet w trudnych warunkach oświetleniowych.
• Kompatybilność z serią Harmony XB6: Montaż w standardowym otworze 22 mm oraz możliwość rozbudowy o moduły stykowe i sygnalizacyjne.
• Solidna konstrukcja: Odporność na wibracje i udary mechaniczne, zapewniająca niezawodność w warunkach przemysłowych.

Zgodność z Normami

Przycisk XB6DF4B2B został zaprojektowany zgodnie z międzynarodowymi normami bezpieczeństwa dla aparatury sterowniczej. Posiada certyfikację CE oraz spełnia wymagania dyrektyw niskonapięciowych. Produkt przeznaczony jest do użytku w instalacjach zgodnych z normami europejskimi. Szczegółowe normy (np. IEC/EN 60947-5-1) dostępne są w karcie katalogowej producenta.

Zastosowanie

Przycisk push-push z podświetleniem LED znajduje zastosowanie wszędzie tam, gdzie potrzebne jest dwustanowe sterowanie wizualnie sygnalizowane – od przemysłowych pulpitów operatorskich po proste instalacje automatyki budynkowej.

• Sterowanie oświetleniem i wentylacją – włącz/wyłącz z potwierdzeniem stanu diodą LED.
• Impulsowanie styczników i przekaźników w szafach sterowniczych.
• Sygnalizacja stanu maszyn i urządzeń (np. praca/awaria) na panelach operatorskich.
• Automatyka budynkowa – przyciski w systemach KNX, LON lub innych opartych na stykach.

Wskazówki Montażowe

Montaż przycisku XB6DF4B2B powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm (zgodnie z DIN). Dokręcaj pierścień mocujący z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia – w przypadku korzystania z modułów stykowych postępuj zgodnie z ich instrukcją.

FAQ

• Czy podświetlenie LED działa przy zasilaniu stałym i zmiennym? Tak, wbudowany LED jest przystosowany do napięcia 12–24 V AC/DC, co pozwala na uniwersalne zastosowanie.
• Jaki jest stopień ochrony tego przycisku? Producent nie podaje konkretnego IP w nazwie produktu – typowo elementy serii XB6 montowane w panelu oferują ochronę IP40 od frontu, jednak szczegółowe dane należy sprawdzić w karcie katalogowej.
• Czy przycisk ma wbudowany styk? XB6DF4B2B to głowica napędowa z podświetleniem – wymaga osobnego modułu stykowego (np. ZB6‑…), który realizuje funkcje łączeniowe NO/NC.
