Przycisk płaski czerwony LED 110-120V Harmony XB5 | XB5AW34G5 Schneider Electric

Opis i Kluczowe Cechy

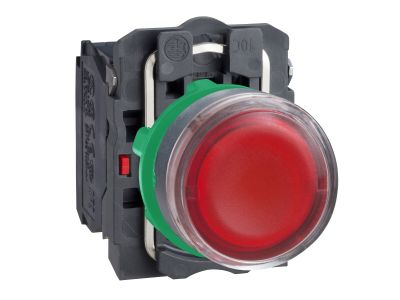

Przycisk płaski czerwony z podświetleniem LED Schneider Electric Harmony XB5 (symbol XB5AW34G5) to ergonomiczny element sterowania przeznaczony do montażu w otworze 22 mm. Wyposażony w konfigurację styków 1NO + 1NC oraz zintegrowane diody LED zasilane napięciem 110–120 V AC, zapewnia niezawodną sygnalizację i kontrolę w trudnych warunkach przemysłowych. Plastikowa, podwójnie izolowana ramka gwarantuje odporność na środki chemiczne oraz izolację elektryczną, a zaciski śrubowe ułatwiają podłączenie przewodów.

• Konfiguracja styków 1NO + 1NC: Umożliwia jednoczesne załączanie i rozłączanie dwóch obwodów sterowniczych, co zwiększa elastyczność projektowania układów.
• Podświetlenie LED 110–120 V AC: Wyraźna, widoczna z daleka sygnalizacja stanu pracy – dioda wbudowana, bez konieczności stosowania zewnętrznych źródeł światła.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: Odporność na pył, strumienie wody, wysokociśnieniowe mycie i wibracje – produkt sprawdza się w ekstremalnych warunkach środowiskowych.
• Szeroki zakres temperatur pracy od –40°C do +70°C: Zachowanie pełnej funkcjonalności nawet w skrajnie niskich lub wysokich temperaturach otoczenia.
• Mocowanie w otworze 22 mm i plastikowa ramka: Łatwy montaż w standardowych panelach sterowniczych oraz wysoka odporność na korozję chemiczną i elektryczną.

Zgodność z Normami

Przycisk Schneider Electric Harmony XB5 posiada certyfikację morską oraz spełnia wymagania stopni ochrony IP66, IP67, IP69, IP69K i Typ 4X. Produkt jest zgodny z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE.

Zastosowanie

Dzięki wysokiej wytrzymałości mechanicznej i środowiskowej przycisk XB5AW34G5 znajduje zastosowanie w różnorodnych instalacjach przemysłowych i budynkowych, zarówno wewnątrz, jak i na zewnątrz obiektów.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym oraz w myjniach wysokociśnieniowych.
• Impulsowe załączanie styczników, przekaźników i wejść PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy (np. alarm, gotowość, awaria) w systemach automatyki budynkowej.
• Interfejs operatora w ciężkich warunkach – na zewnątrz, w obszarach mokrych, zapylonych lub narażonych na uderzenia.

Wskazówki Montażowe

Montaż przycisku może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm w panelu lub szafie sterowniczej. Podłączenie przewodów należy wykonać za pomocą zacisków śrubowych, stosując moment dokręcania oraz przekrój przewodów zgodny z dokumentacją techniczną producenta.

FAQ

• Czy przycisk jest podświetlany? Tak, wyposażony jest w zintegrowaną diodę LED zasilaną napięciem 110–120 V AC. Podświetlenie działa po podaniu napięcia na obwód LED.
• Jaki stopień ochrony posiada ten model? Przycisk spełnia wymagania IP66, IP67, IP69 oraz IP69K, a także Typ 4X – jest całkowicie odporny na pył, wodę pod ciśnieniem i mycie strumieniowe.
• Jaka jest konfiguracja styków? Produkt ma jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co pozwala na pracę w trybie przełącznym (1NO+1NC).
