Przycisk płaski czerwony bez żarówki 250V Harmony XB5 | XB5AW3465 Schneider Electric

Opis i Kluczowe Cechy

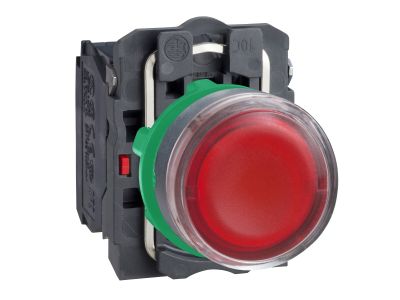

Przycisk sterowniczy Schneider Electric Harmony XB5, model XB5AW3465, to płaski przycisk czerwony w plastikowej ramce przeznaczony do montażu w otworze 22 mm. Dzięki konfiguracji styków 1NO+1NC oraz napięciu znamionowemu 250 V zapewnia uniwersalność w aplikacjach sterowania i sygnalizacji. Stopień ochrony IP66/IP67/IP69/IP69K gwarantuje niezawodność nawet w warunkach wysokiego ciśnienia wody i pyłu.

• Styki 1NO + 1NC: umożliwiają zarówno załączanie, jak i rozłączanie obwodów – idealne do sterowania stycznikami, przekaźnikami oraz sygnalizacji stanu pracy.
• Napięcie 250 V: pozwala na pracę w typowych instalacjach przemysłowych i budynkowych bez ryzyka przekroczenia dopuszczalnych parametrów izolacji.
• Stopień ochrony IP66/IP67/IP69/IP69K: odporność na pył, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe – sprawdza się w przemyśle spożywczym, chemicznym i na zewnątrz.
• Plastikowa ramka: zapewnia izolację elektryczną oraz odporność na chemikalia, co ułatwia stosowanie w agresywnym środowisku.
• Zakres temperatur pracy -40°C do +70°C: gwarantuje działanie w ekstremalnych warunkach klimatycznych i procesowych.
• Zaciski śrubowe: umożliwiają pewne i trwałe połączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm dotyczących stopni ochrony (IP66, IP67, IP69, IP69K) oraz posiada certyfikację morską i oznaczenie Typ 4X. Deklaracja zgodności CE potwierdza bezpieczeństwo użytkowania zgodnie z dyrektywami europejskimi.

Zastosowanie

Przycisk XB5AW3465 znajduje zastosowanie w układach sterowania maszyn, instalacjach przemysłowych oraz automatyce budynkowej. Dzięki wysokiej odporności na czynniki zewnętrzne sprawdza się w trudnych warunkach.

• Sterowanie bezpośrednie odbiorników (np. silników, zaworów) za pomocą impulsu.
• Wysyłanie sygnałów do styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Sygnalizacja stanu awaryjnego (przycisk czerwony) w systemach bezpieczeństwa.
• Montaż na panelach operatorskich w przemyśle spożywczym, chemicznym i maszynowym.

Wskazówki Montażowe

Montaż i podłączenie przycisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk montuje się w otworze o średnicy 22 mm na panelu lub płycie czołowej. Momenty dokręcania zacisków śrubowych oraz przekroje przewodów należy dobrać zgodnie z dokumentacją producenta. Po instalacji sprawdź działanie mechanizmu powrotnego sprężyny (chwilowy impuls).

FAQ

• Czy przycisk XB5AW3465 jest podświetlany? Nie, to wersja bez żarówki – nie posiada wbudowanego źródła światła. Do podświetlenia należy zastosować osobny moduł LED lub lampkę (np. z serii Harmony XB5).
• Jaki stopień ochrony ma ten przycisk? Produkt posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza odporność na pył, zanurzenie w wodzie oraz mycie strumieniem wysokociśnieniowym.
• W jakim trybie pracuje styk przycisku? Styk pracuje w trybie chwilowym (impulsowym) – po naciśnięciu zwierana jest para NO, a przy zwolnieniu następuje powrót do stanu spoczynkowego (NC).
