Przycisk płaski czarny z samoczynnym powrotem bez oznaczenia Harmony XB7 | XB7NH21 Schneider Electric

Opis i Kluczowe Cechy

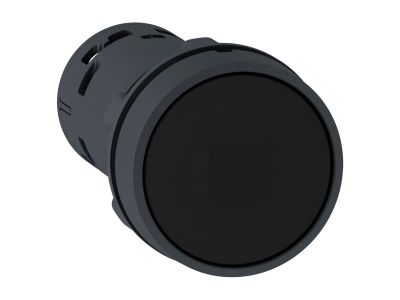

Przycisk płaski czarny z samoczynnym powrotem Schneider Electric Harmony XB7 (symbol XB7NH21) to kompaktowy element sterowniczy wyposażony w jeden styk normalnie otwarty (NO) oraz plastikową ramkę. Dzięki stopniowi ochrony IP65 nadaje się do pracy w środowiskach narażonych na kurz i wilgoć, a szeroki zakres temperatur pracy od -25°C do 70°C zapewnia niezawodne działanie w różnych warunkach przemysłowych. Przycisk montowany jest w otworze o średnicy 22 mm, co zapewnia zgodność z popularnymi systemami paneli sterowniczych.

• Styk NO (normalnie otwarty): Idealny do pracy chwilowej – po zwolnieniu przycisku obwód wraca do stanu otwarcia, co umożliwia precyzyjne sterowanie impulsami (do styczników, przekaźników, PLC).
• Stopień ochrony IP65: Odporność na pył i strugi wody, dzięki czemu przycisk można stosować w szafach sterowniczych na hali produkcyjnej, w przemyśle spożywczym lub w aplikacjach zewnętrznych (w osłonie).
• Zakres temperatur -25°C do 70°C: Gwarantuje stabilną pracę zarówno w chłodniach, jak i w pobliżu źródeł ciepła, bez ryzyka uszkodzenia mechanizmu.
• Zatrzaskowy mechanizm zwalniający i zaciski śrubowe: Ułatwiają szybki montaż i pewne podłączenie przewodów bez użycia specjalistycznych narzędzi.
• Ergonomiczna płaska konstrukcja z czarną obudową: Zapewnia łatwe rozpoznanie i intuicyjne obsługiwanie nawet w gęsto zabudowanych panelach sterowniczych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE. Stopień ochrony IP65 odpowiada wymaganiom normy IEC 60529, co potwierdza jego szczelność w warunkach przemysłowych.

Zastosowanie

Przycisk Harmony XB7NH21 sprawdza się wszędzie tam, gdzie potrzebny jest niezawodny element sterowniczy o budowie chwilowej, a warunki środowiskowe wymagają podwyższonej ochrony. Typowe zastosowania obejmują:

• Sterowanie maszynami i urządzeniami przemysłowymi – przycisk start/stop w układach z samoczynnym powrotem.
• Impulsy do styczników, przekaźników modułowych oraz wejść sterowników PLC – precyzyjne sygnały logiczne.
• Panele operatorskie w automatyce budynkowej – włączanie oświetlenia, bram, wentylacji w miejscach narażonych na kurz.
• Sygnalizacja i testowanie – jako przycisk awaryjnego zatrzymania lub potwierdzenia w aplikacjach wymagających odporności na uderzenia.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przycisk montuje się w otworze o średnicy 22 mm w panelu – należy go włożyć od przodu i zabezpieczyć od tyłu pierścieniem. Zaciski śrubowe dokręcić momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego prądu obwodu (maksymalny prąd dla zestyków nie został określony przez producenta – w przypadku wątpliwości stosuj przekrój min. 0,5 mm² dla obciążeń sygnałowych). Po montażu upewnij się, że obudowa jest prawidłowo uszczelniona, aby zachować stopień IP65.

FAQ

• Czy przycisk posiada podświetlenie? Nie, ten model (XB7NH21) nie jest wyposażony w diodę LED ani wymienne moduły świetlne. Przeznaczony jest wyłącznie do aplikacji bez sygnalizacji świetlnej.
• Jaki stopień ochrony ma przycisk i co oznacza? Stopień ochrony IP65 oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody (np. mycie szafy). Przycisk można montować w środowiskach o podwyższonej wilgotności, ale nie jest zanurzalny.
• Jak działa styk w tym przycisku? Przycisk ma jeden styk normalnie otwarty (NO) z samoczynnym powrotem – po naciśnięciu zwiera obwód, po zwolnieniu wraca do rozwarcia. Jest to rozwiązanie chwilowe (momentary), stosowane do impulsowych sygnałów sterujących.
