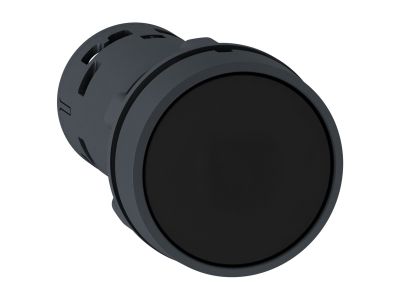

Przycisk płaski czarny z samoczynnym powrotem bez oznaczenia Harmony XB7 | XB7NA25 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski z serii Harmony XB7 o numerze katalogowym XB7NA25 to zaawansowane rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że napęd oraz blok styków stanowią jedną, zintegrowaną całość. Takie rozwiązanie znacząco upraszcza proces doboru komponentów oraz przyspiesza montaż w szafach sterowniczych i pulpitach operatora. Przycisk został wyposażony w mechanizm samoczynnego powrotu (impulsowy), co sprawia, że po zwolnieniu nacisku styki automatycznie wracają do swojego stanu pierwotnego.

• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne realizowanie funkcji załączania i rozłączania w obwodach sterowania.
• Stopień ochrony IP65: Wysoka szczelność obudowy gwarantuje pełną odporność na wnikanie pyłu oraz ochronę przed strumieniami wody, co jest kluczowe w trudnych warunkach przemysłowych.
• Trwałość i ergonomia: Czarny, płaski profil przycisku zapewnia estetyczny wygląd i ergonomię użytkowania, minimalizując ryzyko przypadkowego zahaczenia o element sterowniczy.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych umożliwia pewne i trwałe połączenie przewodów elektrycznych, odporne na wibracje występujące podczas pracy maszyn.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdzają certyfikaty dopuszczające go do użytku w instalacjach przemysłowych na całym świecie. Dzięki certyfikacji IP65, przycisk spełnia wymagania dotyczące pracy w środowiskach o podwyższonym zapyleniu i wilgotności. Konstrukcja z tworzywa sztucznego o wysokiej wytrzymałości zapewnia odporność na uderzenia mechaniczne oraz wibracje, co jest zgodne z międzynarodowymi standardami dla aparatury sterowniczej niskiego napięcia.

Zastosowanie

Przycisk Schneider Electric Harmony XB7 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn (OEM) oraz systemach automatyki budynkowej. Jest idealnym wyborem do:

• Lokalnych pulpitów sterowniczych maszyn produkcyjnych.
• Szaf rozdzielczych i sterowniczych wymagających kompaktowych komponentów o średnicy montażowej 22 mm.
• Systemów przenośników i linii montażowych, gdzie wymagana jest wysoka niezawodność i czytelna sygnalizacja stanu pracy.
• Aplikacji pracujących w szerokim zakresie temperatur od -25°C do +70°C, co pozwala na montaż w nieogrzewanych halach lub w pobliżu procesów generujących ciepło.

Wskazówki Montażowe

Montaż przycisku XB7NA25 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie jest przeznaczone do montażu w znormalizowanych otworach o średnicy 22,5 mm. Dzięki monolitycznej budowie, instalator osadza przycisk w otworze i zabezpiecza go nakrętką mocującą od tyłu panelu. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny i zapobiec przegrzewaniu się połączenia. Kompatybilność z istniejącymi układami sterowania 22 mm sprawia, że jest to doskonały element zamienny w modernizowanych maszynach.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB7NA25 jest przyciskiem niepodświetlanym w kolorze czarnym.
• Jaka jest średnica otworu montażowego? Przycisk jest dedykowany do standardowych otworów o średnicy 22 mm (22,5 mm zgodnie z normą).
• Czy styki są wymienne? W konstrukcji monolitycznej serii XB7 blok styków jest zintegrowany z napędem, co zapewnia większą zwartość konstrukcji, ale uniemożliwia wymianę samych styków.
• W jakich temperaturach może pracować urządzenie? Przycisk zachowuje pełną sprawność operacyjną w zakresie od -25°C do aż +70°C.
