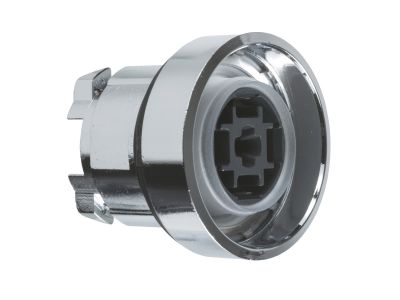

Przycisk płaski brak samopowrotny bez podświetlenia metalowy bez oznaczenia, Harmony XB4 | ZB4BA0 Schneider Electric

Opis i Kluczowe Cechy

Napęd przycisku płaskiego Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym ZB4BA0, to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się mechanizmem samopowrotnym (impulsowym), co oznacza, że po zwolnieniu nacisku przez operatora, sprężyna zwrotna natychmiast przywraca element do pozycji wyjściowej. Konstrukcja oparta jest na solidnej, chromowanej metalowej ramce, która zapewnia wyjątkową odporność mechaniczną oraz estetyczny wygląd przez długi czas eksploatacji.

• Modułowość i personalizacja: Brak fabrycznej nasadki oraz oznaczeń pozwala na pełną personalizację przycisku poprzez dobór odpowiedniej wkładki kolorystycznej lub opisowej, dostosowanej do specyfiki danej maszyny.
• Wytrzymałość mechaniczna: Metalowy korpus jest odporny na uderzenia (IK) oraz silne wibracje, co jest kluczowe w ciężkim przemyśle maszynowym.
• Szczelność i ochrona: Stopień ochrony IP66, IP67, IP69 oraz IP69K gwarantuje całkowitą pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do aż 70°C sprawia, że produkt sprawdza się zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w warunkach wysokiego zasolenia i wilgotności. Zgodność z normami Typu 4X (NEMA) pozwala na stosowanie go w aplikacjach wymagających najwyższej odporności na korozję. Urządzenie spełnia wymagania dyrektyw dotyczących aparatury niskiego napięcia, co czyni je bezpiecznym komponentem w każdym systemie automatyki.

Zastosowanie

Przycisk ZB4BA0 znajduje szerokie zastosowanie w sektorach takich jak przemysł spożywczy, chemiczny, motoryzacyjny oraz w gospodarce wodno-ściekowej. Dzięki swojej uniwersalności idealnie nadaje się do:

• Paneli sterowniczych maszyn produkcyjnych i linii montażowych.
• Systemów sterowania w suwnicach i dźwigach (wysoka odporność na wstrząsy).
• Urządzeń pracujących na zewnątrz, narażonych na zmienne warunki atmosferyczne.
• Aplikacji wymagających częstego mycia pod ciśnieniem (standard IP69K).

Wskazówki Montażowe

Montaż napędu jest intuicyjny i szybki dzięki systemowi zatrzaskowemu. Średnica montażowa wynosi standardowe 22,5 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych i obudów dostępnych na rynku. Aby zapewnić optymalne działanie i szczelność, należy:

• Przygotować otwór montażowy o średnicy 22,5 mm zgodnie z dokumentacją techniczną serii Harmony XB4.
• Osadzić napęd w otworze, dbając o poprawne ułożenie uszczelki zapobiegającej wnikaniu wilgoci do wnętrza obudowy.
• Zastosować odpowiedni korpus stykowy (styk NO lub NC) montowany zatrzaskowo na tylnej części napędu.
• Regularnie sprawdzać stan mechaniczny przycisku w przypadku eksploatacji w środowiskach o bardzo wysokim zapyleniu.

FAQ

• Czy przycisk zawiera w zestawie styki pomocnicze? Nie, model ZB4BA0 to sam napęd (główka). Styki oraz wspornik montażowy należy dokupić osobno, co pozwala na elastyczną konfigurację układu (np. 1NO, 2NC itp.).
• Czy mogę zamontować ten przycisk w obudowie plastikowej? Tak, mimo że ramka jest metalowa, napęd jest w pełni kompatybilny ze standardowymi otworami 22 mm w obudowach plastikowych i metalowych.
• Co oznacza certyfikat IP69K? Oznacza to, że przycisk jest odporny na działanie wody pod bardzo wysokim ciśnieniem (80-100 bar) i w wysokiej temperaturze (do +80°C), co jest standardem w przemyśle spożywczym.
