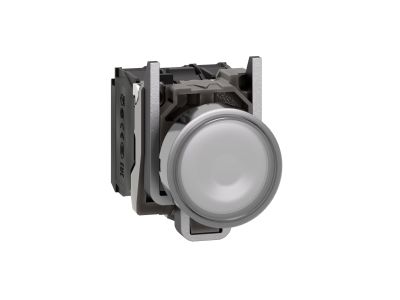

Przycisk płaski biały żarówka BA9s 110-120V transformator metalowy 1NO + 1NC Harmony XB4 | XB4BW31G5 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski podświetlany Schneider Electric Harmony XB4 (symbol XB4BW31G5) to wytrzymałe urządzenie sterownicze wyposażone w żarówkę z trzonkiem BA9s zasilaną napięciem 110-120 V AC/DC z wbudowanym transformatorem. Dzięki metalowej chromowanej obudowie oraz wysokiemu stopniowi ochrony IP66/IP67/IP69/IP69K sprawdza się w najtrudniejszych środowiskach przemysłowych, zapewniając niezawodną sygnalizację i kontrolę. Posiada dwa zestawy styków: 1 normalnie otwarty (NO) i 1 normalnie zamknięty (NC) z samoczynnym powrotem. Montowany w standardowym otworze 22 mm z połączeniami śrubowo-zaciskowymi.

• Styki 1NO+1NC: Umożliwiają realizację sygnalizacji załączenia i alarmu w jednym przycisku, a samoczynny powrót zapewnia bezpieczne przejście do stanu spoczynkowego po zwolnieniu.
• Podświetlenie żarówką BA9s (110-120 V AC/DC): Wyraźna wizualna informacja o stanie maszyny widoczna z daleka; wbudowany transformator dopasowuje napięcie zasilania.
• Metalowa chromowana obudowa: Wysoka odporność mechaniczna na uderzenia i korozję, odpowiednia do pracy w agresywnym otoczeniu.
• Stopień ochrony IP66/IP67/IP69/IP69K: Pełna szczelność przed pyłem, strumieniami wody, zanurzeniem oraz myciem wysokociśnieniowym – idealne dla branży spożywczej, chemicznej i ciężkiego przemysłu.
• Montaż w otworze 22 mm (standard DIN): Łatwa integracja z istniejącymi panelami sterowniczymi; zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (znak CE). Przystosowany do montażu w standardowych otworach 22 mm zgodnych z normami DIN. Przeznaczony do pracy w warunkach przemysłowych, dla których przewidziano stopnie ochrony IP66/IP67/IP69/IP69K.

Zastosowanie

Przycisk XB4BW31G5 znajduje szerokie zastosowanie w systemach sterowania maszynami, liniach produkcyjnych, instalacjach automatyki budynkowej oraz jako element paneli operatorskich w trudnych środowiskach.

• Sterowanie odbiornikami (silniki, pompy, wentylatory) z sygnalizacją załączenia.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanu awaryjnego lub alarmowego w szafach sterowniczych.
• Automatyka budynkowa – przyciski w systemach BMS i sterowania oświetleniem.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w otworze panelu 22 mm. Przekrój przewodów należy dobrać do obciążenia prądowego (zgodnie z dokumentacją producenta). Moment dokręcania zacisków śrubowych – stosować się do zaleceń podanych w karcie katalogowej.

FAQ

• Czy przycisk jest wyposażony w diodę LED? Nie, w modelu XB4BW31G5 zastosowano żarówkę z trzonkiem BA9s przystosowaną do napięcia 110-120 V AC/DC. Wbudowany transformator umożliwia jej prawidłową pracę przy tym napięciu.
• Jaki stopień ochrony ma ten przycisk? Posiada stopień ochrony IP66/IP67/IP69/IP69K, co oznacza pełną odporność na pył, wodę (także zanurzenie) oraz mycie strumieniem wysokociśnieniowym i parą.
• Czy styk samoczynnie powraca po zwolnieniu? Tak, przycisk jest monostabilny – po zwolnieniu wraca do pozycji spoczynkowej, a styki NO i NC wracają do stanu początkowego.
