Przycisk płaski biały podświetlany bez żarówki, 250V AC/ DC, 1 N/O + 1n/c Harmony XB4 | XB4BW3165 Schneider Electric

Opis i Kluczowe Cechy

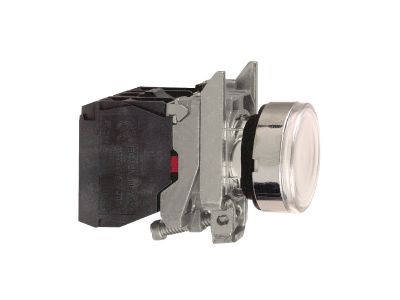

Prezentujemy biały przycisk płaski podświetlany Schneider Electric Harmony XB4 (symbol XB4BW3165) z metalową, chromowaną ramką. Urządzenie działa w trybie impulsowym (sprężynowy mechanizm powrotny) i wyposażone jest w zestaw styków 1NO + 1NC. Przystosowane do napięcia 250 V AC/DC, a szeroki zakres temperatur pracy od -40°C do 55°C oraz wysoka odporność na czynniki zewnętrzne czynią je uniwersalnym rozwiązaniem dla wymagających aplikacji przemysłowych. Montaż realizowany jest w standardowym otworze 22 mm.

• Zestyki 1NO + 1NC: Umożliwiają jednoczesne załączanie i rozłączanie obwodów w jednym przycisku, co upraszcza konstrukcję szaf sterowniczych.
• Napięcie 250 V AC/DC: Uniwersalne zasilanie przystosowane zarówno do obwodów prądu przemiennego, jak i stałego – jeden model do wielu zastosowań.
• Stopień ochrony IP66, IP67, IP69 oraz IP69K: Odporność na pył, wodę, strumienie ciśnieniowe oraz zanurzenie – niezawodna praca w ekstremalnych warunkach środowiskowych.
• Metalowa chromowana ramka: Wytrzymałość mechaniczna na uderzenia i wibracje oraz odporność na korozję w trudnych warunkach eksploatacyjnych.
• Szeroki zakres temperatur -40°C do 55°C: Gwarancja stabilnej funkcjonalności zarówno w mroźnych halach, jak i w gorących strefach produkcyjnych.

Zgodność z Normami

Produkt posiada certyfikację CE oraz deklarację zgodności z międzynarodowymi standardami. Potwierdzona została wysoka odporność środowiskowa dzięki atestom IP66, IP67, IP69 oraz IP69K, a także certyfikat morski Typ 4X. Brak w danych wejściowych konkretnych numerów norm – przycisk spełnia wymagania typowe dla aparatury przemysłowej.

Zastosowanie

Przycisk Harmony XB4 sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne, impulsowe sterowanie w trudnych warunkach przemysłowych.

• Sterowanie maszynami i urządzeniami w zakładach produkcyjnych (linie montażowe, obrabiarki, prasy).
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy (możliwość montażu źródła światła w główce – żarówka/LED nie dołączona).
• Automatyka procesowa w branżach chemicznej, spożywczej, morskiej oraz w instalacjach narażonych na wilgoć i zapylenie.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk przeznaczony jest do montażu panelowego w otworze o średnicy 22 mm (zgodnie z normą DIN). Należy stosować przewody o przekroju dobranym do obciążenia obwodu oraz dokręcać zaciski śrubowe momentem zgodnym z dokumentacją producenta. Nie przekraczać dopuszczalnych parametrów napięcia i prądu.

FAQ

• Czy przycisk jest podświetlany? Główka przycisku jest fabrycznie przystosowana do montażu żarówki lub modułu LED, jednak element świecący nie wchodzi w skład zestawu – należy go dobrać osobno według potrzeb (np. napięcie 12–250 V AC/DC w zależności od wariantu).
• Jaki stopień ochrony posiada ten przycisk? Stopień ochrony wynosi IP66, IP67, IP69 oraz IP69K – odporność na pył, wodę, strumienie pod ciśnieniem i zanurzenie. Dodatkowo certyfikat Typ 4X potwierdza odporność na korozję.
• Jaki tryb pracy styków? Styk działa w trybie impulsowym (chwilowym) dzięki sprężynowemu mechanizmowi powrotnemu – po zwolnieniu przycisku styki wracają do stanu spoczynkowego.
