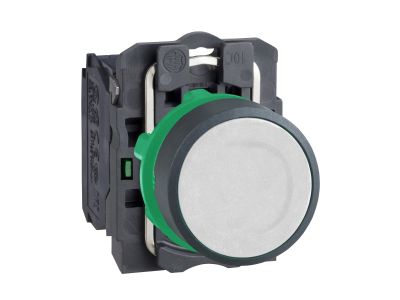

Przycisk płaski biały plastikowy Harmony XB5 | XB5AA11 Schneider Electric

Opis i Kluczowe Cechy

Przycisk płaski biały plastikowy Harmony XB5 firmy Schneider Electric (symbol XB5AA11) to niezawodny element sterowania impulsowego z jednym stykiem normalnie otwartym (NO). Zaprojektowany do montażu w standardowym otworze 22 mm, łączy prostotę instalacji z wyjątkową odpornością na trudne warunki środowiskowe. Mechanizm powrotu sprężyny gwarantuje precyzyjne sterowanie maszynami i procesami.

• Styk NO (normalnie otwarty): realizacja impulsów sterujących – po naciśnięciu przycisku obwód się zamyka, po zwolnieniu rozłącza, co umożliwia dokładne sterowanie urządzeniami.
• Mechanizm powrotu sprężyny: zapewnia szybkie i niezawodne rozłączenie po zwolnieniu przycisku, zwiększając bezpieczeństwo obsługi.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: odporność na pył, wodę, mycie wysokociśnieniowe i działanie środków chemicznych – idealne do przemysłu spożywczego, chemicznego oraz instalacji zewnętrznych.
• Szeroki zakres temperatur pracy od -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach, od mrozu po gorące hale produkcyjne.
• Podwójnie izolowana plastikowa ramka: zapewnia izolację elektryczną i odporność na chemikalia, a także ułatwia montaż w standardowych otworach 22 mm.

Zgodność z Normami

Przycisk Harmony XB5 spełnia międzynarodowe standardy i posiada certyfikację CE oraz certyfikaty morskie. Dzięki stopniom ochrony IP66/IP67/IP69/IP69K i Typ 4X jest zgodny z rygorystycznymi wymaganiami odporności na warunki środowiskowe. Produkt został zaprojektowany zgodnie z wytycznymi DIN, co gwarantuje kompatybilność z istniejącymi instalacjami.

Zastosowanie

Przycisk XB5AA11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie impulsowe w trudnych warunkach. Sprawdzi się w szczególności w:

• Sterowaniu maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym dzięki odporności na agresywne środki czyszczące.
• Panelach operatorskich na zewnątrz budynków narażonych na deszcz, mróz i pył.
• Instalacjach okrętowych i przybrzeżnych wymagających certyfikacji morskiej.
• Systemach sygnalizacji i awaryjnego zatrzymania w połączeniu z przekaźnikami lub PLC.

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Produkt przeznaczony jest do montażu w panelu z wycięciem o średnicy 22 mm. Zaciski śrubowe należy dokręcać momentem zalecanym przez producenta w dołączonej dokumentacji. Przekrój przewodów dobrać zgodnie z normami i spodziewanym obciążeniem. Przed uruchomieniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy przycisk jest podświetlany? Model XB5AA11 nie posiada wbudowanego podświetlenia. Do sygnalizacji należy stosować oddzielne lampki lub przyciski z serii Harmony XB5 z modułami LED.
• Jaki stopień ochrony ma ten przycisk? Przycisk posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, a także Typ 4X – zapewnia to odporność na pył, wodę, mycie wysokociśnieniowe i działanie środków chemicznych.
• Jaki typ styku zastosowano? Styk normalnie otwarty (NO). Po naciśnięciu przycisku obwód zamyka się, a po zwolnieniu sprężyna powraca do pozycji otwartej.
