Przycisk płaski biały bez żarówki 250V Harmony XB5 | XB5AW3165 Schneider Electric

Opis i Kluczowe Cechy

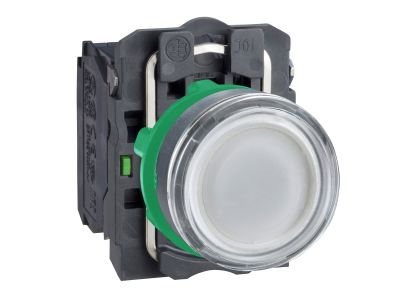

Przycisk płaski Harmony XB5, symbol XB5AW3165, firmy Schneider Electric to modułowy łącznik sterowniczy z mechanicznym powrotem (impulsowy). Wyposażony w zestyk 1NO + 1NC, przeznaczony do pracy pod napięciem 250 V. Dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K sprawdza się w najbardziej wymagających środowiskach przemysłowych. Montowany w standardowym otworze o średnicy 22 mm, zapewnia uniwersalność i łatwą integrację z istniejącymi panelami sterowniczymi.

• Zestyk 1NO + 1NC: Pozwala na jednoczesne sterowanie załączaniem i wyłączaniem obwodu, idealny do realizacji funkcji bistabilnych lub zabezpieczeń.
• Napięcie znamionowe 250 V: Kompatybilny z typowymi obwodami sterowania w instalacjach przemysłowych i budynkowych.
• Stopień ochrony IP66/IP67/IP69/IP69K: Odporność na kurz, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe – pracuje bezawaryjnie w trudnych warunkach.
• Plastikowa ramka: Zapewnia izolację elektryczną oraz odporność na działanie wielu środków chemicznych.
• Szeroki zakres temperatur -40°C do +55°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów dotyczących aparatury sterowniczej. Posiada certyfikację zgodności z dyrektywami Unii Europejskiej (oznakowanie CE). Deklarowane stopnie ochrony IP zgodne z normą IEC 60529. Odpowiedni do zastosowań morskich (certyfikat morski dostępny na żądanie).

Zastosowanie

Przycisk XB5AW3165 przeznaczony jest do wydawania krótkotrwałych impulsów sterujących w układach automatyki przemysłowej i budynkowej. Sprawdza się zarówno w suchych, jak i wilgotnych oraz zapylonych pomieszczeniach.

• Sterowanie rozruchem i zatrzymaniem silników za pośrednictwem styczników.
• Wysyłanie impulsów do przekaźników, modułów PLC lub sterowników.
• Sygnalizacja stanów (przycisk jako element interfejsu HMI) – podświetlenie możliwe po dodaniu odpowiedniej lampki (produkt bez żarówki).
• Zastosowania w przemyśle spożywczym, chemicznym i morskim wymagające wysokiej odporności na wilgoć i środki myjące.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Przycisk mocowany jest w wycięciu o średnicy 22 mm na panelu lub w obudowie. Do podłączenia przewodów stosować zaciski śrubowe – moment dokręcania oraz przekrój przewodów dobrać zgodnie z dokumentacją producenta. W przypadku montażu w strefach mokrych należy dodatkowo uszczelnić otwór montażowy.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model XB5AW3165 jest dostarczany bez żarówki. Możliwe jest zastosowanie oddzielnej lampki w obudowie, jeśli producent przewiduje taką opcję dla danej serii.
• Jaki stopień ochrony ma ten przycisk? Deklarowane stopnie ochrony to IP66, IP67, IP69 oraz IP69K. Oznacza to pełną ochronę przed kurzem, wodą (także strumieniem pod wysokim ciśnieniem) i zanurzeniem.
• Jaki jest tryb pracy styku? Styk pracuje w trybie chwilowym (impulsowym) – po zwolnieniu przycisku wraca do pozycji spoczynkowej, zamykając lub otwierając obwód tylko na czas naciśnięcia.
