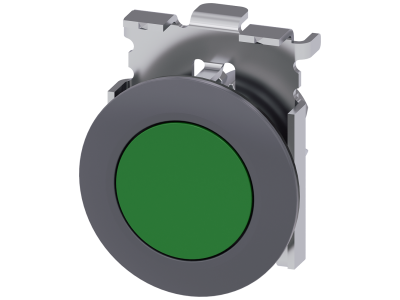

Przycisk płaski 3SU1, 30mm, z samopowrotem, okrągły, , zielony, SIRIUS ACT | 3SU1060-0JB40-0AA0 Siemens

Alternatywny kod produktu: 3SU10600JB400AA0

Opis i Kluczowe Cechy

Przycisk płaski z samopowrotem Siemens SIRIUS ACT (symbol 3SU1060-0JB40-0AA0) to okrągły element wykonawczy o średnicy 30 mm, przeznaczony do montażu w płycie czołowej. Jako część modułowego systemu SIRIUS ACT umożliwia elastyczne tworzenie paneli sterowniczych poprzez dobór odpowiednich bloków styków i lamp sygnalizacyjnych. Zielona barwa przycisku wspiera intuicyjną identyfikację funkcji (np. start, załącz). Funkcja samopowrotu zapewnia chwilowe załączanie obwodu – po zwolnieniu nacisku styk wraca do stanu spoczynkowego.

• Średnica 30 mm: standardowy wymiar otworu montażowego, kompatybilny z uchwytami i osłonami systemu SIRIUS ACT – łatwa integracja w istniejące rozdzielnice i pulpity.
• Funkcja samopowrotu: styk powraca po zwolnieniu przycisku – idealny do impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Kolor zielony: jednoznaczne oznaczenie wizualne, zgodne z konwencją kolorystyczną (start/załącz) – redukuje ryzyko pomyłki podczas obsługi.
• Modułowa budowa: element wykonawczy montowany oddzielnie od bloku styków – pozwala na dowolną konfigurację styków (np. 1NO, 1NC, podwójne) i opcjonalne podświetlenie LED w ramach systemu SIRIUS ACT.
• Okrągły, płaski kształt: ergonomiczny design ułatwiający czyszczenie oraz dopasowanie do standardowych osłon ochronnych i pierścieni.

Zgodność z Normami

Produkt należy do systemu SIRIUS ACT firmy Siemens i zgodny jest z wymaganiami europejskimi oraz posiada certyfikat CE. Szczegółowe dane dotyczące norm dla konkretnych konfiguracji (z blokami styków) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk płaski 3SU1060-0JB40-0AA0 sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne, impulsowe sterowanie w warunkach przemysłowych i budynkowych. Stosowany jako element paneli operatorskich na maszynach, w rozdzielnicach oraz szafach sterowniczych.

• Sterowanie impulsowe stycznikami i przekaźnikami w układach napędowych i oświetleniowych.
• Przycisk START w sekwencyjnych procesach automatyki – wysyłanie sygnałów do sterowników PLC.
• Sygnalizacja potwierdzenia operacji w połączeniu z lampkami sterowniczymi SIRIUS ACT.
• Automatyka budynkowa – sterowanie bramami, roletami, windami w aplikacjach wymagających chwilowego załączenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przycisk mocuje się w otworze o średnicy 30 mm w płycie czołowej (grubość płyty zgodna z dokumentacją uchwytu) za pomocą standardowego uchwytu systemu SIRIUS ACT. Stosuj przekroje przewodów dobrane do prądu znamionowego zastosowanego bloku styków. Moment dokręcania śrub uchwytu oraz bloku styków należy sprawdzić w karcie katalogowej producenta. Po montażu zweryfikuj poprawność działania i izolację.

FAQ

• Czy przycisk jest podświetlany? Nie, ten model nie posiada wbudowanego podświetlenia. Jeśli potrzebujesz sygnalizacji świetlnej, wybierz lampkę sterowniczą LED z serii SIRIUS ACT lub zastosuj przycisk z modułem LED (dostępny osobno).
• Jaki stopień ochrony zapewnia ten przycisk? Stopień ochrony zależy od zastosowanego uchwytu, uszczelki oraz sposobu montażu. W konfiguracji z odpowiednim uchwytem SIRIUS ACT możliwe jest uzyskanie IP66/67. Dokładne dane znajdują się w karcie katalogowej wybranego uchwytu.
• Czy przycisk zawiera styki elektryczne? Nie, jest to jedynie element wykonawczy (czoło). Należy go połączyć z blokiem styków (np. 3SU1900-0AB10-0AA0 – 1NO, 3SU1900-0AB20-0AA0 – 1NC) lub blokiem z LED, które montuje się od tyłu płyty. Bloki styków są wybierane oddzielnie w zależności od wymaganej konfiguracji.
