Przycisk płaski 3SU1, 30mm, z samopowrotem, okrągły, , niebieski, SIRIUS ACT | 3SU1060-0JB50-0AA0 Siemens

Alternatywny kod produktu: 3SU10600JB500AA0

Opis i Kluczowe Cechy

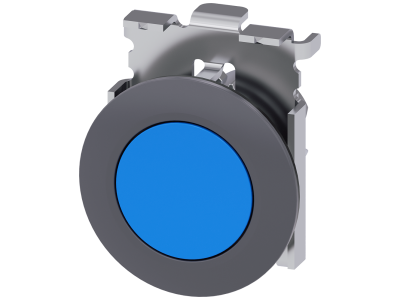

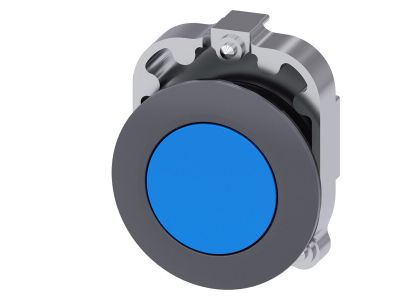

Siemens SIRIUS ACT to modułowy system przycisków i lampek sterowniczych. Prezentowany model 3SU1060-0JB50-0AA0 to przycisk płaski o średnicy 30 mm, okrągły, w kolorze niebieskim, z funkcją samopowrotu (chwilowe załączenie). Stanowi element wykonawczy przeznaczony do montażu w płycie czołowej, wymagający zastosowania odpowiednich bloków funkcyjnych (styków/LED) wybieranych osobno w zależności od potrzeb aplikacji.

• Średnica 30 mm: standardowy otwór montażowy zapewniający uniwersalność i łatwą integrację z panelami sterowniczymi.
• Kolor niebieski: ułatwia szybką identyfikację funkcji przycisku w wizji operatora – zgodnie z konwencjami oznaczania elementów sterowniczych.
• Funkcja samopowrotu: styk powraca do położenia spoczynkowego po zwolnieniu przycisku – idealny do wysyłania impulsów sterujących (załączanie chwilowe).
• Modułowa konstrukcja SIRIUS ACT: umożliwia dowolną konfigurację – przycisk łączy się z różnymi blokami styków, lampkami LED lub modułami kompaktowymi, dopasowując się do wymaganego schematu sterowania.
• Montaż w płycie czołowej: estetyczne i ergonomiczne umieszczenie elementów na panelu maszyny lub szafy sterowniczej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Montaż oraz dobór bloków funkcyjnych należy wykonać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami.

Zastosowanie

Przycisk płaski 3SU1060 przeznaczony jest do stosowania w systemach sterowania maszyn, linii produkcyjnych oraz w automatyce budynkowej. Stanowi element wykonawczy w rozproszonych układach sterowania, gdzie wymagane jest wysyłanie krótkotrwałych sygnałów załączających lub wyłączających.

• Sterowanie odbiornikami (silniki, zawory, oświetlenie) za pośrednictwem styczników lub przekaźników – impuls z przycisku wyzwala pracę urządzenia.
• Wysyłanie sygnałów do sterowników PLC jako wejście cyfrowe (chwilowe załączenie).
• Blokada start/stop w układach bezpieczeństwa (w połączeniu z odpowiednimi blokami styków).
• Sterowanie w automatyce budynkowej (np. załączanie oświetlenia awaryjnego, sygnalizacja dźwiękowa).

Wskazówki Montażowe

Montaż urządzenia mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk montuje się w wycięciu o średnicy 30 mm w płycie czołowej, od tyłu mocując za pomocą dołączonego uchwytu. Bloki styków/LED należy dobierać zgodnie z dokumentacją techniczną i montować po umocowaniu przycisku. Momenty dokręcania oraz przekroje przewodów – według instrukcji producenta.

FAQ

• Czy przycisk posiada podświetlenie? Jest to wersja bez podświetlenia. Do sygnalizacji wizualnej należy użyć lampki LED (blok funkcyjny z diodą) dostępnej w ofercie systemu SIRIUS ACT.
• Jaki stopień ochrony ma przycisk? Stopień ochrony elementu zależy od zastosowanej obudowy i uszczelki w płycie czołowej. Po prawidłowym montażu w płycie z odpowiednią uszczelką uzyskuje się typowo IP65 (wodoszczelność). Dla konkretnych aplikacji należy sprawdzić dokumentację układu.
• Jaki jest tryb pracy styku? Przycisk działa w trybie samopowrotu (chwilowy). Oznacza to, że styk zwierany jest tylko w trakcie naciskania – po zwolnieniu powraca do stanu rozwarcia (lub rozwarcia – w zależności od użytego bloku styków).
