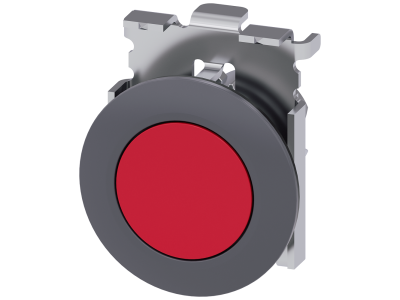

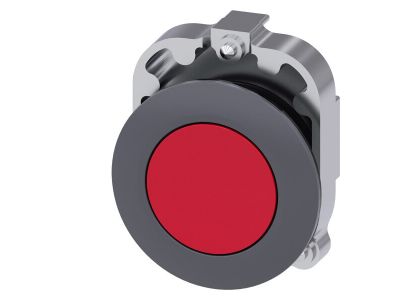

Przycisk płaski 3SU1, 30mm, z samopowrotem, okrągły, , czerwony, SIRIUS ACT | 3SU1060-0JB20-0AA0 Siemens

Alternatywny kod produktu: 3SU10600JB200AA0

Opis i Kluczowe Cechy

Przycisk płaski 3SU1 z serii SIRIUS ACT o średnicy 30 mm, wykonany w okrągłej obudowie w kolorze czerwonym. Element wyposażony w funkcję samopowrotu – po naciśnięciu automatycznie wraca do położenia spoczynkowego, co zapewnia intuicyjne sterowanie. Dzięki modułowej budowie może być łączony z odpowiednimi blokami styków i uchwytami montowanymi od tyłu płyty czołowej, co ułatwia konfigurację systemu sterowniczego.

• Średnica 30 mm: standardowy otwór montażowy ułatwiający integrację z panelami sterowniczymi i pulpitami operatorskimi.
• Funkcja samopowrotu: zapewnia powrót przycisku do pozycji wyjściowej po zwolnieniu, co zwiększa bezpieczeństwo obsługi – sygnał sterujący jest generowany tylko podczas naciśnięcia.
• Kolor czerwony: powszechnie stosowany do oznaczania funkcji STOP lub alarmowych, poprawia ergonomię i szybkość identyfikacji.
• System modułowy SIRIUS ACT: możliwość doposażenia w bloki styków (np. 1NO, 1NC) oraz lampki sygnalizacyjne LED, co pozwala na budowanie kompletnych stanowisk sterowniczych.
• Montaż w płycie czołowej: urządzenie montowane od przodu, bloki funkcyjne i uchwyt montowane od tyłu – prosta i elastyczna instalacja nawet w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i sygnalizacyjnej. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk przeznaczony jest do pracy w układach sterowania maszynami i urządzeniami przemysłowymi. Sprawdzi się w każdej aplikacji wymagającej ręcznego wydawania komend – od prostych systemów start/stop po zaawansowane panele operatorskie.

• Sterowanie rozruchem i zatrzymaniem silników, podajników, wentylatorów.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja awarii lub żądanie natychmiastowego zatrzymania (funkcja STOP).
• Tworzenie pulpitów operatorskich w maszynach pakujących, obrabiarkach, dźwigach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania. Przycisk mocuje się w otworze płyty czołowej (średnica 30 mm) za pomocą standardowego uchwytu (należy dobrać osobno w zależności od grubości płyty). Bloki styków montuje się od tyłu, pamiętając o prawidłowym ustawieniu styków i dokręceniu śrub mocujących zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów należy dobrać do obciążenia prądowego zastosowanych styków (szczegóły w karcie bloku funkcyjnego).

FAQ

• Czy przycisk jest podświetlany? Nie, opisywany przycisk nie posiada wbudowanego podświetlenia. Do sygnalizacji wizualnej można zastosować oddzielną lampkę LED z serii SIRIUS ACT montowaną w tym samym uchwycie.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony (IP) zależy od zastosowanego uchwytu i bloku funkcyjnego. Sama część czołowa przycisku w standardowym montażu zapewnia ochronę przed ciałami stałymi – dokładną wartość należy sprawdzić w dokumentacji kompletnego zestawu.
• Jak działa funkcja samopowrotu? Przycisk po naciśnięciu zamyka lub otwiera obwód sterowniczy (w zależności od konfiguracji styków), a po zwolnieniu automatycznie wraca do położenia spoczynkowego, rozwierając lub zwierając styki. Umożliwia to generowanie krótkiego impulsu sterującego, co jest typowe dla przycisków sterowniczych.
