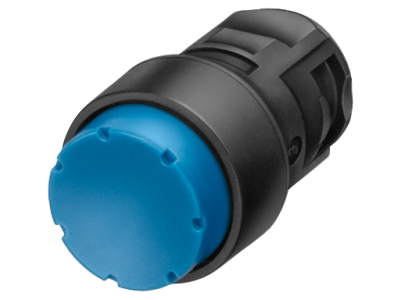

Przycisk płaski 3SB2, 16mm,okrągły, bez styków, niebieski | 3SB2000-0LH01 Siemens

Alternatywny kod produktu: 3SB20000LH01

Opis i Kluczowe Cechy

Przycisk płaski 3SB2 firmy Siemens (symbol 3SB2000-0LH01) to okrągła obudowa sterownicza o średnicy 16 mm w kolorze niebieskim, przeznaczona do zabudowy w panelach operatorskich. Element nie zawiera styków – stanowi podstawę do samodzielnego doboru modułów stykowych z serii 3SB2 w zależności od potrzeb aplikacji. Płaski profil przycisku minimalizuje ryzyko przypadkowego uruchomienia, a kompaktowa średnica 16 mm pozwala na montaż w standardowych otworach panelowych.

• Średnica 16 mm: pasuje do typowych wycięć w panelach sterowniczych i obudowach rozdzielnic, co ułatwia integrację z istniejącymi systemami.
• Kolor niebieski: ułatwia jednoznaczne oznakowanie funkcji przycisku (np. start, reset) zgodnie z przyjętymi konwencjami kolorystycznymi.
• Bez styków: umożliwia elastyczne skonfigurowanie przycisku poprzez dobór odpowiednich modułów stykowych 3SB2 (zwiernych, rozwiernych, podświetlanych itp.) bez konieczności wymiany całego elementu.
• Płaski, okrągły profil: ergonomiczna konstrukcja zapobiega zaczepianiu i przypadkowemu wciśnięciu, zwiększając bezpieczeństwo obsługi.
• System modułowy 3SB2: kompatybilność z szeroką gamą akcesoriów (pierścienie mocujące, osłony, elementy sygnalizacyjne) pozwala na budowanie spójnych paneli operatorskich.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako część systemu modułowego Siemens 3SB2 spełnia wymagania bezpieczeństwa stawiane aparaturze sterowniczej montowanej w szafach rozdzielczych i na panelach. Szczegółowe dane normatywne dotyczące kompletnego zestawu (przycisk + moduł stykowy) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przycisk płaski 3SB2000-0LH01 jest przeznaczony do stosowania w systemach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej. Jako obudowa bez wkładki stykowej stanowi bazę do indywidualnej konfiguracji funkcji przycisku. Typowe scenariusze zastosowania:

• Sterowanie maszynami i urządzeniami produkcyjnymi – jako przycisk start/stop w szafach sterowniczych.
• Panele operatorskie w automatyce budynkowej – sterowanie oświetleniem, roletami, bramami.
• Element pulpitu sterowniczego w rozdzielnicach głównych i pomocniczych – wymaga doboru modułu stykowego zgodnego z obwodem.
• Systemy bezpieczeństwa – jako obudowa dla przycisków awaryjnego wyłączania (po dodaniu odpowiedniego modułu stykowego z funkcją zatrzasku).

Wskazówki Montażowe

Montaż przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element przeznaczony jest do zabudowy w otworze o średnicy 16 mm w panelu lub obudowie. Po włożeniu przycisku należy go zamocować za pomocą pierścienia mocującego (dokręcanego z momentem zgodnym z dokumentacją producenta). Przekrój przewodów oraz dobór modułu stykowego (nie stanowiącego części tego produktu) muszą odpowiadać obciążalności prądowej obwodu. Przed pierwszym uruchomieniem należy sprawdzić poprawność działania całego zestawu.

FAQ

• Czy ten przycisk jest podświetlany? Nie. Jest to obudowa przycisku bez styków i elementów świetlnych. Podświetlenie można uzyskać poprzez zastosowanie dedykowanego modułu stykowego z diodą LED z serii 3SB2.
• Jaki jest stopień ochrony IP tego przycisku? Dla samej obudowy przycisku bez uszczelek i osłon producent nie podaje konkretnej wartości IP. Stopień ochrony kompletnego zestawu (przycisk + moduł stykowy + pierścień uszczelniający) zależy od użytych akcesoriów i sposobu montażu – w przypadku systemu 3SB2 dostępne są elementy uszczelniające zapewniające ochronę IP66.
• Czy mogę użyć tego przycisku bezpośrednio w obwodzie elektrycznym? Nie. Przycisk 3SB2000-0LH01 nie posiada własnych styków – jest wyłącznie obudową. Aby sterować obwodem, należy dobrać i zamontować odpowiedni moduł stykowy (zwierny, rozwierny, przełączny) z rodziny 3SB2, dostosowany do napięcia i prądu obwodu sterowanego.
