przycisk pedałowy 2 zestyki przełączne, 2-pedałowy, bez osłony ochronnej | 3SE3934-5CB20 Siemens

Alternatywny kod produktu: 3SE39345CB20

Opis i Kluczowe Cechy

Przycisk pedałowy Siemens SIRIUS 3SE3934-5CB20 to dwupedałowe urządzenie sterownicze wyposażone w dwa niezależne zestyki przełączne. Model pozbawiony osłony ochronnej, co zapewnia bezpośredni dostęp do pedałów i ułatwia obsługę w sytuacjach wymagających szybkiej reakcji. Dzięki konstrukcji 2-pedałowej umożliwia realizację dwóch odrębnych funkcji sterowania, pozostawiając ręce operatora wolne – szczególnie cenne na prasach, przebijakach i innych maszynach o podwyższonym ryzyku.

• 2 niezależne pedały: każdy pedał obsługuje osobny zestyk przełączny, co pozwala na sterowanie dwoma obwodami (np. załącz/wyłącz lub wybór trybu) bez użycia rąk.

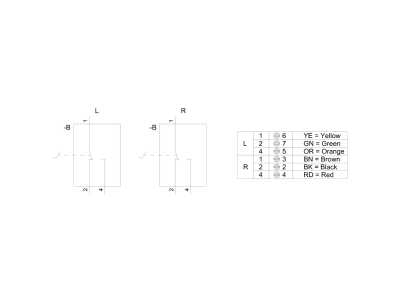

• 2 zestyki przełączne (SPDT): umożliwiają zarówno zwieranie, jak i rozwieranie obwodów, co daje elastyczność w budowie układów bezpieczeństwa i logiki sterowania.
• Brak osłony ochronnej: konstrukcja odsłonięta ułatwia szybki dostęp do pedałów, ale wymaga zachowania szczególnej ostrożności podczas użytkowania – pedały nie są zabezpieczone przed przypadkowym naciśnięciem.
• Przeznaczenie do aplikacji Safety: element systemu SIRIUS Safety, zaprojektowany do pracy w obwodach wyzwalania na niebezpiecznych częściach maszyn, np. pras, przebijaków, giętarek.

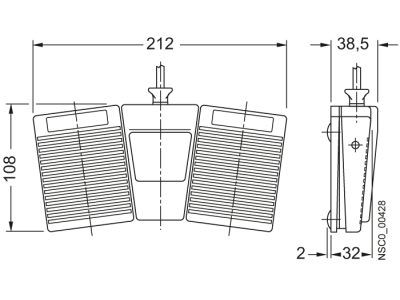

• Kompaktowa budowa: niewielkie wymiary ułatwiają montaż w miejscu pracy, bez zajmowania dużej powierzchni podłogi lub pulpitu.

Zgodność z Normami

Przycisk pedałowy 3SE3934-5CB20 został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada znak CE. Jako część rodziny SIRIUS Safety spełnia rygorystyczne kryteria dla urządzeń wyzwalających w obwodach bezpieczeństwa maszyn. Dokładne normy (np. EN ISO 13849, IEC/EN 60204-1) należy zweryfikować w kompletnym systemie bezpieczeństwa.

Zastosowanie

Dwupedałowy przycisk znajduje zastosowanie wszędzie tam, gdzie operator potrzebuje rąk do manipulowania materiałem, a jednocześnie musi mieć możliwość szybkiego zatrzymania lub przełączenia trybu pracy.

• Sterowanie prasami, przebijakami, nożycami hydraulicznymi – wyzwalanie skoku lub cyklu bez użycia rąk.
• Obsługa suwnic, wciągarek i innych urządzeń dźwigowych – dwa pedały: jeden do podnoszenia, drugi do opuszczania.
• Impulsy do styczników, przekaźników lub wejść PLC – realizacja dwóch sygnałów binarnych (np. START/STOP) w aplikacjach automatyki.
• Stanowiska montażowe i laboratoryjne – aktywacja dwóch funkcji (np. zacisk/zacisk, obróbka wstecz) przy zachowaniu wolnych rąk.

Wskazówki Montażowe

Montaż i podłączenie przycisku pedałowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy dobrać do spodziewanego obciążenia prądowego i zabezpieczyć przed wyrwaniem. Przycisk przeznaczony jest do montażu na stałe w suchym miejscu – brak osłony ochronnej wymaga dodatkowej oceny ryzyka przypadkowego naciśnięcia. W przypadku pracy w trudnych warunkach środowiskowych (pył, wilgoć) zaleca się zastosowanie dodatkowej obudowy.

FAQ

• Czy przycisk pedałowy 3SE3934-5CB20 posiada podświetlenie? Nie, model ten nie jest wyposażony w podświetlenie. Pedały nie mają wbudowanych diod LED ani innych elementów sygnalizacyjnych.
• Jaki jest stopień ochrony IP tego przycisku? Dane dotyczące stopnia ochrony IP nie są podane w dostępnej karcie katalogowej. Należy zabezpieczyć urządzenie przed wilgocią, pyłem i ciałami obcymi zgodnie z warunkami środowiska pracy oraz obowiązującymi normami dla danego zastosowania.
• W jakim trybie pracują styki (chwilowy czy podtrzymanie)? Styki są przełączne (SPDT – jedna para NO i jedna NC). Naciśnięcie pedału powoduje chwilowe przełączenie i powrót do pozycji spoczynkowej po zwolnieniu. Nie ma mechanizmu podtrzymania – pedał musi być wciśnięty, aby zmienić stan styków.
