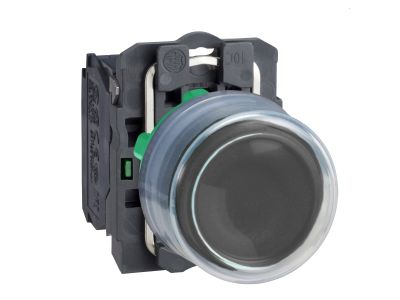

Przycisk okapturzony czarny plastikowy Harmony XB5 | XB5AP21 Schneider Electric

Opis i Kluczowe Cechy

Przycisk okapturzony Harmony XB5AP21 firmy Schneider Electric to wytrzymały element sterowniczy z 1 stykiem normalnie otwartym (NO) i sprężynowym mechanizmem powrotnym. Dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K oraz zakresowi temperatur od -40°C do 70°C sprawdza się w ekstremalnych warunkach, szczególnie w przemyśle spożywczym i napojowym. Posiada przezroczystą silikonową osłonkę i podwójnie izolowaną plastikową ramkę. Montowany w otworze 22 mm, wyposażony w zaciski śrubowe.

• Stopień ochrony IP66, IP67, IP69, IP69K: Odporność na kurz, strumienie wody, zanurzenie oraz mycie pod wysokim ciśnieniem – idealne do środowisk o wysokich wymaganiach higienicznych.
• Zakres temperatur pracy od -40°C do 70°C: Zapewnia niezawodne działanie w ekstremalnych warunkach, od mroźnych hal po gorące procesy przemysłowe.
• 1 styk NO (normalnie otwarty) – tryb impulsowy: Umożliwia wysyłanie krótkich sygnałów do styczników, przekaźników i modułów PLC w aplikacjach sterowania.
• Podwójnie izolowana plastikowa ramka i silikonowa osłonka: Zwiększają bezpieczeństwo elektryczne i odporność na chemikalia, a przezroczysta osłonka ułatwia wizualną kontrolę stanu przycisku.
• Zaciski śrubowe: Zapewniają pewne i trwałe przyłącze przewodów, ułatwiające instalację i serwis.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm i posiada certyfikację CE. Oferuje stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (NEMA), a także certyfikację morską, co potwierdza przydatność w trudnych warunkach środowiskowych.

Zastosowanie

Przycisk XB5AP21 zaprojektowano z myślą o aplikacjach wymagających wysokiej higieny oraz odporności na agresywne środowisko – szczególnie w przemyśle spożywczym, napojowym, chemicznym i morskim.

• Sterowanie maszynami pakującymi i liniami produkcyjnymi w strefach mokrych i narażonych na zabrudzenia.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w układach automatyki przemysłowej.
• Sygnalizacja startu/stopu w środowiskach z częstym myciem pod wysokim ciśnieniem (CIP).
• Zastosowania w przemyśle morskim i offshore, gdzie wymagana jest wysoka odporność na korozję i wilgoć.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przycisk montuje się w otworze o średnicy 22 mm w panelu sterowniczym lub szafie sterowniczej. Dokręcanie zacisków śrubowych zgodnie z momentami podanymi w dokumentacji producenta. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z obowiązującymi normami.

FAQ

• Czy przycisk jest podświetlany? Nie, model XB5AP21 nie posiada podświetlenia LED. Do zastosowań wymagających sygnalizacji świetlnej dostępne są inne warianty serii Harmony XB5.
• Jaki stopień ochrony IP posiada ten przycisk? Przycisk spełnia wymagania IP66, IP67, IP69 oraz IP69K, co oznacza pełną ochronę przed pyłem, zanurzeniem w wodzie i myciem pod wysokim ciśnieniem.
• Jaki jest tryb pracy styku? Styk jest normalnie otwarty (NO) i pracuje w trybie impulsowym (powrót sprężynowy). Po naciśnięciu zostaje zamknięty na czas przytrzymania, a po zwolnieniu wraca do stanu spoczynku.
