Przycisk okapturzony bez oznaczenia LED 22-24V metalowy, czerwony EX | XB4BP483B5EX Schneider Electric

Opis i Kluczowe Cechy

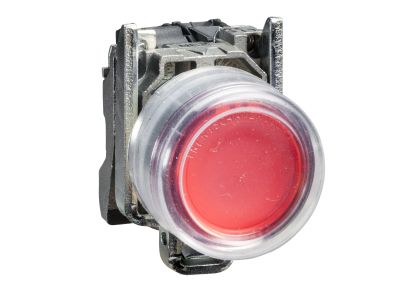

Kompletny przycisk podświetlany XB4BP483B5EX z gamy Harmony XB4 firmy Schneider Electric to metalowy przycisk okapturzony w kolorze czerwonym, wyposażony w przezroczystą silikonową osłonę elementu napędowego. Przeznaczony do pracy w strefach zagrożonych pyłem (strefa 21-22), ze stykiem pomocniczym 1 NC i wbudowanym podświetleniem LED zasilanym napięciem 22–24 V. Średnica montażowa 22 mm oraz kołnierz z zamaku gwarantują solidne mocowanie w panelach sterowniczych.

• Styk 1 NC (normalnie zamknięty): Zapewnia bezpieczne odcięcie obwodu w stanie spoczynku – idealny do zastosowań w układach zatrzymania awaryjnego lub sygnalizacji alarmowej.
• Podświetlenie LED 22–24 V: Wyraźna sygnalizacja wizualna stanu pracy przycisku bez dodatkowego okablowania – zwiększa ergonomię i bezpieczeństwo obsługi.
• Materiał kołnierza – zamak (stop cynku, aluminium, magnezu): Wysoka wytrzymałość mechaniczna i odporność na korozję, co gwarantuje długą żywotność w trudnych warunkach przemysłowych.
• Przezroczysta silikonowa osłona elementu napędowego (okapturowanie): Chroni przycisk przed kurzem i zabrudzeniami (strefa 21-22) przy jednoczesnym zachowaniu widoczności podświetlenia – niezbędne w środowiskach pyłowych.
• Średnica montażowa 22 mm: Uniwersalny standard dla aparatury sterowniczej, umożliwiający szybki montaż w typowych panelach i puszkach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami norm europejskich oraz posiada certyfikat CE. Dopuszczenie do pracy w strefach zagrożonych wybuchem pyłu (strefa 21-22) potwierdza odpowiednie oznaczenie na urządzeniu. Ze względu na specyfikę aplikacji zaleca się sprawdzenie zgodności z obowiązującymi przepisami w danym kraju.

Zastosowanie

Przycisk XB4BP483B5EX sprawdza się wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja i sterowanie w środowiskach pyłowych. Sprawdza się w:

• Sterowanie maszynami i urządzeniami w strefach zagrożonych pyłem (np. młyny, silosy, instalacje przemysłu spożywczego).
• Sygnalizacja alarmowa i zatrzymanie awaryjne w systemach automatyki budynkowej i przemysłowej.
• Podświetlane przyciski stanowisk operatorskich w rozdzielniach i szafach sterowniczych.
• Układy bezpieczeństwa z wykorzystaniem styku NC do obwodów zatrzymania.

Wskazówki Montażowe

Montaż i konserwacja mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przycisk mocuje się w otworze o średnicy 22 mm (zgodnie z normą DIN/PN) za pomocą kołnierza z zamaku. Moment dokręcania elementów mocujących należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia (nie podano – zaleca się sprawdzenie karty katalogowej). Po montażu sprawdzić szczelność osłony silikonowej w strefie 21-22.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Tak, wbudowane podświetlenie LED przystosowane jest do napięcia 22–24 V (zasilanie prądem stałym lub przemiennym). Nie wymaga dodatkowych modułów.
• Jaki stopień ochrony IP posiada ten przycisk? W dostarczonych danych nie podano konkretnej wartości IP. Dla serii Harmony XB4 typowo spotyka się IP66/IP67, jednak w tym modelu należy sprawdzić dokumentację producenta lub oznaczenie na opakowaniu.
• Jaki typ styku zastosowano? Przycisk wyposażony jest w jeden styk normalnie zamknięty (1 NC), co oznacza, że w stanie spoczynku styk jest zwarty, a rozwiera się po naciśnięciu.
