Przycisk n/t samozwalniający OA1, 1NO+1NC | OA1-W01-A\11 Spamel

Opis i Kluczowe Cechy

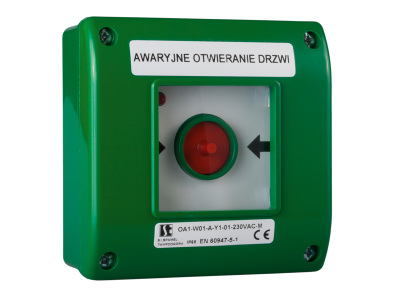

Przycisk natynkowy samozwalniający OA1-W01-A (typ A) to element systemu awaryjnego sterowania przeznaczony do montażu natynkowego. Wyposażony w zestaw styków 1NO+1NC, umożliwia niezawodne wysyłanie sygnału w sytuacji zagrożenia. Działanie polega na zbiciu szybki, co powoduje zwolnienie przycisku i zmianę stanu styków – bez konieczności dodatkowego wciskania. Rozwiązanie sprawdza się w miejscach wymagających szybkiego i trwałego odcięcia zasilania lub otwarcia przejścia.

• Typ działania (samozwalniający, typ A): Jedno zbicie szybki wystarcza do zwolnienia przycisku – nie wymaga dodatkowego wciskania, co przyspiesza reakcję w sytuacji alarmowej.
• Konfiguracja styków 1NO+1NC: Zapewnia jednoczesne rozwarcie i zwarcie obwodów, umożliwiając zarówno wyłączenie zasilania, jak i załączenie sygnalizacji lub impulsu sterującego.

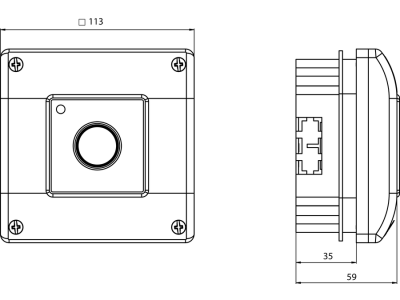

• Obudowa natynkowa: Umożliwia łatwy montaż na ścianie w miejscach widocznych i dostępnych, bez potrzeby prowadzenia prac podtynkowych.
• Możliwość rozbudowy modułami stykowymi: Wewnątrz obudowy można zainstalować do trzech łączników SP22-10 (zwierny) lub SP22-01 (rozwierny) – pozwala to dostosować liczbę styków do konkretnych potrzeb instalacji.
• Przeznaczenie do układów bezpieczeństwa: Dedykowany do stosowania w przejściach ewakuacyjnych, przy maszynach i w strefach zagrożenia, gdzie wymagane jest trwałe uszkodzenie szybki w celu odłączenia zasilania lub uruchomienia alarmu.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (oznakowanie CE) oraz standardów DIN dla urządzeń sterowniczych i sygnalizacyjnych w instalacjach niskiego napięcia. Zastosowany system szybki zapewnia niezawodne działanie w warunkach awaryjnych, zgodne z wymogami dla ręcznych urządzeń awaryjnego sterowania.

Zastosowanie

Przycisk OA1-W01-A znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i pewne ręczne sterowanie w sytuacji zagrożenia. Sprawdza się w obiektach użyteczności publicznej, halach przemysłowych, magazynach oraz instalacjach wymagających awaryjnego odłączania zasilania lub otwierania przejść.

• Przejścia ewakuacyjne i wyjścia awaryjne: Zbicie szybki powoduje zwolnienie przycisku, co może otworzyć drzwi lub bramę – umożliwia szybką ewakuację osób.
• Odłączanie zasilania w strefach zagrożenia: Przycisk może być wykorzystany do trwałego wyłączenia maszyn lub obwodów elektrycznych w przypadku niebezpieczeństwa.
• Sygnalizacja alarmowa i sterowanie impulsowe: Styki 1NO+1NC pozwalają na jednoczesne wysłanie sygnału do systemu alarmowego (przez styk NO) i odcięcie zasilania (przez styk NC) – idealne w układach przeciwpożarowych i ochrony.
• Automatyka budynkowa i sterowanie awaryjne: Może współpracować z przekaźnikami, stycznikami lub PLC, przekazując impuls po zbiciu szybki – nadaje się do scentralizowanych systemów zarządzania bezpieczeństwem.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę natynkową mocuje się do ściany za pomocą odpowiednich łączników (wkręty/kołki) – należy stosować się do zaleceń producenta zawartych w dokumentacji technicznej. Przekroje przewodów należy dobrać do spodziewanego prądu obciążenia (maksymalny prąd styków określa producent). Po zamocowaniu obudowy i podłączeniu styków, przed założeniem szybki należy sprawdzić poprawność działania przycisku. Uwaga: przycisk typu A po zbiciu szybki samoczynnie wraca do stanu spoczynkowego – należy upewnić się, że instalacja prawidłowo odbiera ten sygnał.

FAQ

• Czy przycisk ma podświetlenie lub diodę sygnalizacyjną? W dostępnych danych producenta nie ma informacji o podświetleniu. Przycisk OA1-W01-A jest wyposażony w przezroczystą szybkę – nie zawiera diod LED ani źródła światła.
• Jaki jest stopień ochrony obudowy (IP)? W dostępnych danych producenta nie podano konkretnej wartości IP dla tego modelu. Stopień ochrony może zależeć od wersji montażu – zalecamy sprawdzenie karty katalogowej lub dokumentacji technicznej.
• Czy przycisk działa jako monostabilny (samopowrotny) czy bistabilny? Przycisk OA1 typu A jest monostabilny (samozwalniający) – po zbiciu szybki i zwolnieniu przycisku wraca on do położenia spoczynkowego. Nie ma blokady mechanicznej wymagającej ręcznego resetu. Typ B (wymaga wciśnięcia po zbiciu szybki) jest oferowany osobno.
