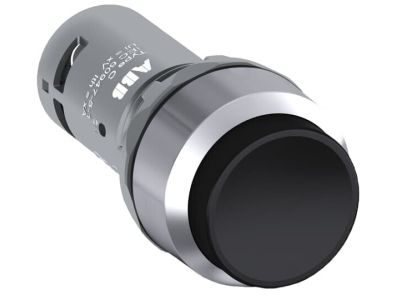

Przycisk monostabilny wypukły 1N0 czarny CP3-30B-10 | 1SFA619102R3016 ABB

Alternatywny kod produktu: 1SFA619102R3016

Opis i Kluczowe Cechy

Przycisk monostabilny CP3-30B-10 (symbol 1SFA619102R3016) w kolorze czarnym to kompaktowe, niepodświetlane rozwiązanie do sterowania układami elektrycznymi. Wyposażony w 1 styk normalnie otwarty (1NO), przeznaczony do obwodów napięciowych do 300V AC/DC. Charakteryzuje się wysoką odpornością na kurz i wilgoć, co czyni go odpowiednim do stosowania w trudnych warunkach środowiskowych.

• Kompaktowa konstrukcja: Zmniejsza zapotrzebowanie na przestrzeń w szafach sterowniczych i pulpitach sterujących, ułatwiając integrację z innymi elementami układu.
• 1 styk normalnie otwarty (1NO): Prosta i niezawodna konfiguracja stykowa do sterowania obwodami sygnalizacji lub uruchamiania urządzeń.
• Napięcie znamionowe 300V AC/DC: Uniwersalne zastosowanie w instalacjach niskiego napięcia, zarówno prądu przemiennego, jak i stałego.
• Odporność na kurz i wodę: Wysoki stopień szczelności zapewnia niezawodne działanie w środowiskach przemysłowych lub zewnętrznych.
• Kolor czarny: Neutralny design, który dobrze komponuje się z aparaturą sterowniczą i rozdzielczą.

Zgodność z Normami

Przycisk CP3-30B-10 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przycisk monostabilny CP3-30B-10 znajduje zastosowanie w układach sterowania maszyn przemysłowych, systemach automatyki oraz instalacjach budynkowych.

• Sterowanie sygnalizacją świetlną lub dźwiękową w maszynach i urządzeniach.
• Aktywacja układów awaryjnego zatrzymania (E-STOP) w pulpity sterownicze.
• Proste sterowanie urządzeniami w szafach rozdzielczych i sterowniczych.
• Stosowanie w trudnych warunkach środowiskowych, gdzie wymagana jest odporność na kurz i wilgoć.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające układ. Przycisk montować w otworze o średnicy 22,5 mm (standardowe otwory pod przyciski w aparaturze modułowej). Po umieszczeniu w panelu, zabezpieczyć nakrętką mocującą. Podłączenie styków wykonać zgodnie z dokumentacją techniczną urządzenia – zaleca się stosowanie przewodów o odpowiednim przekroju i zaciśnięcie końcówek.

FAQ

• Czy przycisk jest podświetlany? Nie, CP3-30B-10 jest przyciskiem monostabilnym, niepodświetlanym w standardowym wykonaniu.
• Jakie jest maksymalne napięcie robocze przycisku? Maksymalne napięcie znamionowe wynosi 300V AC/DC, co pozwala na stosowanie w większości obwodów niskiego napięcia.
• Czy przycisk nadaje się do montażu zewnętrznego? Tak, dzięki wysokiej odporności na kurz i wodę (szczegółowy stopień ochrony IP nie został podany w danych produktu) może być stosowany w środowiskach przemysłowych i zewnętrznych, jednak zaleca się montaż pod zadaszeniem.
