Przycisk monostabilny wklęsły zielony 2NC CP1-10G-02 | 1SFA619100R1052 ABB

Alternatywny kod produktu: 1SFA619100R1052

Opis i Kluczowe Cechy

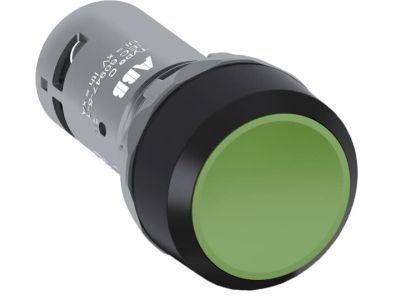

Przycisk monostabilny CP1-10G-02 (symbol 1SFA619100R1052) to kompaktowe, wklęsłe rozwiązanie do precyzyjnego sterowania w instalacjach elektrycznych. Wykonany z tworzywa sztucznego w kolorze zielonym, wyposażony w 2 styki normalnie zwarte (NC) przy napięciu do 300V. Charakteryzuje się płaską konstrukcją i wysoką odpornością na kurz oraz wodę, co zapewnia niezawodność w trudnych warunkach przemysłowych.

• Konstrukcja monostabilna: Powraca automatycznie do położenia wyjściowego po zwolnieniu nacisku – idealny do krótkich sygnałów sterujących.
• 2 styki NC (normalnie zwarte): Zapewnia bezpieczne odcięcie obwodu w stanie spoczynku, co jest kluczowe w układach awaryjnych i blokadach.
• Napięcie robocze 300V: Kompatybilny z szerokim zakresem instalacji niskonapięciowych, w tym z układami sterowania maszyn.
• Kolor zielony (wklęsły): Standardowy kolor sygnalizacyjny w szafach sterowniczych, ułatwiający identyfikację funkcji przycisku.
• Odporność na kurz i wodę: Wysoka klasa ochrony zapewnia długotrwałą pracę nawet w zapylonych lub wilgotnych środowiskach.

Zgodność z Normami

Przycisk spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla aparatury sterowniczej, w tym IEC 60947-5-1.

Zastosowanie

Przycisk monostabilny CP1-10G-02 znajduje zastosowanie w układach sterowania maszyn, rozdzielnicach i szafach sterowniczych, gdzie wymagane jest krótkotrwałe załączenie obwodu.

• Sterowanie awaryjnym zatrzymaniem maszyn – klasyczny układ „STOP” w panelach operatorskich.
• Inicjowanie cykli pracy w układach automatyki przemysłowej.
• Blokady bezpieczeństwa w maszynach produkcyjnych.
• Systemy sygnalizacji i sterowania w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przycisk należy zamontować w odpowiednim otworze w panelu (średnica standardowa dla przycisków kompaktowych). Po włożeniu należy zablokować go za pomocą specjalnego systemu mocującego (np. pierścieniem blokującym). Należy zadbać o szczelność połączeń, aby zapewnić odporność na kurz i wilgoć. Po montażu przeprowadzić test funkcjonalności, sprawdzając działanie styków NC.

FAQ

• Czy przycisk CP1-10G-02 jest podświetlany? Nie – przycisk jest niepodświetlany i występuje w kolorze zielonym.
• Jakie jest maksymalne obciążenie styków? Maksymalne napięcie robocze wynosi 300V, natomiast maksymalny prąd nie został określony w danych produktu. Zaleca się stosowanie zgodnie z dokumentacją techniczną.
• Czy przycisk nadaje się do montażu w środowisku wilgotnym? Tak – dzięki wysokiej odporności na kurz i wodę (klasa ochrony nie została podana, ale produkt jest rekomendowany do trudnych warunków przemysłowych).
