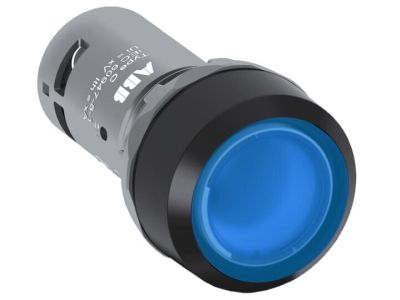

Przycisk monostabilny wklęsły niebieski CP1-13L-10 | 1SFA619100R1314 ABB

Opis i Kluczowe Cechy

Przycisk sterowniczy ABB z serii CP1-13L-10 to zaawansowane rozwiązanie zintegrowane, które łączy w sobie funkcję napędu, blokady oraz styków w jednej, zwartej obudowie typu monostabilnego. Jako element serii kompaktowej, produkt ten został zaprojektowany z myślą o maksymalnej optymalizacji przestrzeni wewnątrz szaf sterowniczych oraz skróceniu czasu prefabrykacji. Niebieski, płaski front przycisku wyposażony jest w zintegrowane podświetlenie zasilane napięciem znamionowym 230 V AC, co zapewnia doskonałą widoczność statusu urządzenia nawet w trudnych warunkach oświetleniowych panujących w halach produkcyjnych.

• Konstrukcja kompaktowa: Integracja wszystkich komponentów w jednym korpusie eliminuje konieczność osobnego zamawiania i montowania bloków styków oraz oprawek źródeł światła.
• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1 NO - Normally Open), który pozwala na precyzyjne zamykanie obwodu w momencie naciśnięcia.
• Wysoka odporność: Seria kompaktowa ABB charakteryzuje się wyjątkową szczelnością, co gwarantuje niezawodną pracę w środowiskach narażonych na działanie kurzu, pyłu oraz wilgoci.
• Estetyka i funkcjonalność: Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia trwałość mechaniczną oraz odporność na typowe media przemysłowe.

Zgodność z Normami

Przycisk CP1-13L-10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Wysoki stopień ochrony IP (International Protection) gwarantuje bezpieczeństwo użytkowania w wymagających aplikacjach przemysłowych. Produkt spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej, co potwierdza jego przydatność do profesjonalnych systemów automatyki.

Zastosowanie

Dzięki swojej uniwersalności i wytrzymałości, przycisk ten znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Pulpity sterownicze: Idealny do paneli operatorskich maszyn, gdzie wymagana jest czytelna sygnalizacja i sterowanie funkcjami pomocniczymi.
• Automatyka budynkowa: Wykorzystywany w rozdzielnicach do ręcznego wyzwalania procesów lub resetowania alarmów.
• Przemysł maszynowy: Doskonale sprawdza się w układach sterowania prostych maszyn, gdzie kluczowa jest redukcja kosztów komponentów przy zachowaniu najwyższej jakości.

Wskazówki Montażowe

Instalacja przycisku ABB CP1-13L-10 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym kluczem do otworów sterowniczych. Montaż odbywa się w znormalizowanym otworze o średnicy 22,5 mm. Dzięki zintegrowanej budowie, po przełożeniu przycisku przez otwór w elewacji szafy, wystarczy dokręcić pierścień mocujący, co zapewnia stabilność i odpowiedni docisk uszczelki. Przewody elektryczne należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się połączeń pod wpływem drgań maszynowych.

FAQ

• Czy podświetlenie przycisku wymaga zewnętrznego transformatora? Nie, przycisk CP1-13L-10 posiada wbudowany układ podświetlenia przystosowany do bezpośredniego zasilania napięciem 230 V AC.
• Czy można wymienić styk w tym przycisku? Seria kompaktowa charakteryzuje się monoblokową budową, co oznacza, że styki są zintegrowane na stałe. Zapewnia to wyższą niezawodność i odporność na wstrząsy w porównaniu do rozwiązań modułowych.
• Jaki jest kolor podświetlenia? Przycisk posiada niebieski klosz, a zintegrowane źródło światła jest dopasowane tak, aby emitować wyraźny, niebieski sygnał optyczny.
