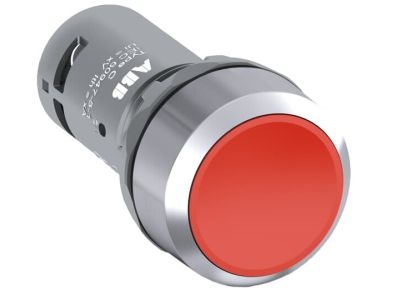

Przycisk monostabilny wklęsły 2NO, CP1-30R-20, czerwony | 1SFA619100R3021 ABB

Alternatywny kod produktu: 1SFA619100R3021

Opis i Kluczowe Cechy

Przycisk monostabilny wklęsły CP1-30R-20 (symbol 1SFA619100R3021) to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi. Wykonany z chromowanego metalu w kolorze czerwonym, charakteryzuje się wklęsłym kształtem i niepodświetlaną powierzchnią. Przeznaczony do pracy w napięciu do 300V, wyposażony w styki 2NO (2 normalnie otwarte).

• Kształt wklęsły: Zapewnia ergonomiczne i precyzyjne wciśnięcie palcem lub narzędziem, minimalizując ryzyko przypadkowego wyzwolenia.
• Styki 2NO: Dwa normalnie otwarte styki umożliwiają bezproblemowe sterowanie obwodami sygnalizacyjnymi lub sterowniczymi.
• Materiał chromowany metal: Wysoka trwałość mechaniczna i odporność na korozję, gwarantująca długą żywotność nawet w trudnych warunkach przemysłowych.
• Napięcie pracy do 300V: Kompatybilny z szerokim zakresem napięć w instalacjach sterowniczych i sygnalizacyjnych.
• Kolor czerwony: Intuicyjna identyfikacja funkcji w panelach operatorskich i szafach sterowniczych.

Zgodność z Normami

Przycisk spełnia wymogi norm europejskich dotyczących aparatury sterowniczej i sygnalizacyjnej. Posiada deklarację zgodności CE oraz spełnia wymagania dotyczące odporności na kurz i wodę.

Zastosowanie

Przycisk monostabilny CP1-30R-20 znajduje zastosowanie w instalacjach sterowniczych, sygnalizacyjnych i automatyce przemysłowej, gdzie wymagane jest precyzyjne i niezawodne sterowanie.

• Sterowanie obwodami sygnalizacyjnymi w szafach sterowniczych i panelach operatorskich.
• Zastosowanie w maszynach przemysłowych jako element sterujący pracą urządzenia.
• Używanie w instalacjach alarmowych i przeciwpożarowych do ręcznego wyzwalania reakcji.
• Montaż w systemach automatyki budynkowej do sterowania oświetleniem lub innymi funkcjami.

Wskazówki Montażowe

Montaż należy przeprowadzić w obwodzie o napięciu nieprzekraczającym 300V, z zachowaniem odpowiednich odstępów izolacyjnych. Prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przycisk montować w otworze o średnicy 22,5 mm (standardowe otwory w panelach operatorskich). Po montażu należy sprawdzić poprawność działania styku i stabilność mechanicznego mocowania.

FAQ

• Czy przycisk CP1-30R-20 posiada podświetlenie? Nie, przycisk jest niepodświetlany – dostępne są wersje z podświetleniem w ofercie.
• Jaki jest typ styku w przycisku? Przycisk wyposażony jest w 2 styki normalnie otwarte (2NO) – nie ma styku normalnie zamkniętego (NC).
• Czy przycisk jest odporny na warunki przemysłowe? Tak, wykonany z chromowanego metalu i charakteryzuje się wysoką odpornością na kurz i wodę, co pozwala na stosowanie go w wymagających środowiskach przemysłowych.
