Przycisk monostabilny wklęsły 2NO, CP1-30G-20, zielony | 1SFA619100R3022 ABB

Alternatywny kod produktu: 1SFA619100R3022

Opis i Kluczowe Cechy

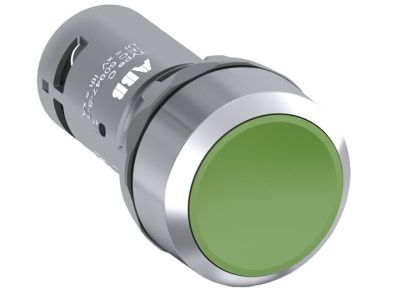

Przycisk monostabilny CP1-30G-20 (symbol 1SFA619100R3022) w kolorze zielonym to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi. Wykonany z chromowanego metalu wyróżnia się wysoką odpornością mechaniczną i estetycznym wyglądem. Zapewnia 2 styki normalnie otwarte (2NO), co umożliwia pewne załączenie obwodów sterowanych. Przeznaczony do napięć do 300V.

• Konstrukcja monostabilna: Powrót do położenia wyjściowego po zwolnieniu nacisku – idealny do sterowania krótkotrwałymi sygnałami.
• 2 styki normalnie otwarte (2NO): Umożliwiają bezpośrednie załączanie obwodów sterowanych bez konieczności stosowania dodatkowych przekaźników.
• Kompaktowy kształt wklęsły: Ułatwia obsługę nawet w ciasnych miejscach montażu, zapobiega przypadkowemu wciśnięciu.
• Chromowany metal: Odporność na korozję i uszkodzenia mechaniczne, estetyczny wygląd w szafach sterowniczych.
• Napięcie znamionowe 300V: Zapewnia kompatybilność z szerokim zakresem napięć w instalacjach przemysłowych.

Zgodność z Normami

Przycisk spełnia wymogi norm zharmonizowanych dotyczących wyposażenia elektrycznego maszyn i urządzeń. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Produkt charakteryzuje się podwyższoną odpornością na pył i wilgoć, co potwierdza wysoka klasa ochrony.

Zastosowanie

Przycisk monostabilny CP1-30G-20 znajduje zastosowanie w układach sterowania maszyn, linii produkcyjnych oraz instalacjach przemysłowych, gdzie wymagane jest pewne i precyzyjne załączanie obwodów.

• Sterowanie maszynami produkcyjnymi – uruchamianie/wyłączanie cykli pracy.
• Układy alarmowe i sygnalizacyjne – krótkotrwałe sygnały sterujące.
• Szafy sterownicze i pulpity operatorskie – kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni.
• Systemy automatyki przemysłowej – współpraca z przekaźnikami i stycznikami.

Wskazówki Montażowe

Montaż przycisku powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Należy go zamontować w otworze o średnicy 30 mm, zapewniając odpowiednią głębokość wpuszczenia. Połączenia elektryczne wykonywać zgodnie z oznaczeniami na obudowie (NO/NC). Po montażu sprawdzić działanie przycisku poprzez krótkotrwałe naciśnięcie. Przycisk nie wymaga podświetlenia – kolor zielony zapewnia dobrą widoczność w warunkach przemysłowych.

FAQ

• Czy przycisk posiada podświetlenie? Nie – kolor zielony jest niepodświetlany, co eliminuje konieczność stosowania dodatkowych źródeł światła.
• Jaki jest zakres napięć roboczych przycisku? Przycisk przeznaczony jest do napięć do 300V, co obejmuje większość standardowych instalacji przemysłowych.
• Czy przycisk jest odporny na kurz i wilgoć? Tak – dzięki konstrukcji kompaktowej i materiałom używanym do produkcji, charakteryzuje się podwyższoną odpornością na działanie środowiska przemysłowego.
