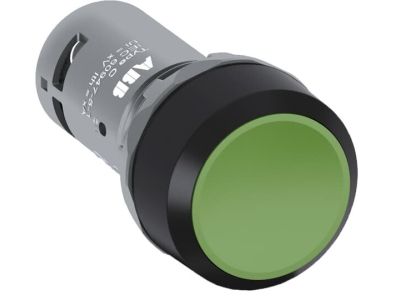

Przycisk monostabilny wklęsły 2NO, CP1-10G-20, zielony | 1SFA619100R1022 ABB

Alternatywny kod produktu: 1SFA619100R1022

Opis i Kluczowe Cechy

Przycisk monostabilny ABB CP1-10G-20 to zaawansowane rozwiązanie z serii kompaktowej, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w panelach sterowniczych oraz skróceniu czasu prefabrykacji rozdzielnic. Urządzenie charakteryzuje się płaskim, wklęsłym czołem w kolorze zielonym, co zapewnia ergonomiczną obsługę i intuicyjną identyfikację funkcji (np. startu układu). Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje trwałość mechaniczną oraz odporność na czynniki środowiskowe.

• Konfiguracja styków: Wyposażony w dwa styki zwierne (2NO), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami lub zapewnienie redundancji w układzie sterowania.
• Konstrukcja kompaktowa: Integracja bloku styków z operatorem w jednej obudowie eliminuje konieczność osobnego zamawiania i montowania adapterów oraz styków, co znacząco redukuje koszty logistyczne i instalacyjne.
• Parametry elektryczne: Znamionowe napięcie izolacji wynosi 300 V, co pozwala na bezpieczną pracę w standardowych instalacjach przemysłowych i automatyce budynkowej.
• Wytrzymałość: Seria kompaktowa ABB słynie z wysokiego stopnia ochrony, co czyni przycisk odpornym na wnikanie kurzu oraz wody, zapewniając ciągłość pracy w trudnych warunkach warsztatowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla aparatury sterowniczej marki ABB. Przycisk spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatów sterowniczych i elementów przełączających. Dzięki zastosowaniu materiałów o wysokiej klasie palności oraz odpowiedniej izolacji, urządzenie gwarantuje bezpieczeństwo operatora oraz stabilność parametrów elektrycznych przez cały cykl życia produktu. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Przycisk CP1-10G-20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Budowa maszyn (OEM): Jako element paneli sterowniczych maszyn produkcyjnych, służący do uruchamiania procesów.
• Prefabrykacja szaf sterowniczych: Dzięki kompaktowej budowie idealnie nadaje się do gęsto upakowanych pulpitów, gdzie liczy się każdy milimetr powierzchni montażowej.
• Automatyka przemysłowa: Systemy przenośników, linie montażowe oraz układy sterowania pompami i wentylatorami.
• Infrastruktura budynkowa: Sterowanie oświetleniem lub systemami HVAC w obiektach komercyjnych.

Wskazówki Montażowe

Instalacja przycisku ABB CP1-10G-20 jest szybka i intuicyjna. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Dzięki zintegrowanej konstrukcji, monter nie musi tracić czasu na zatrzaskiwanie dodatkowych bloków styków. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie przewodów i uniknąć ich przegrzewania się pod wpływem drgań. Przycisk jest przystosowany do montażu na płytach o różnej grubości, a jego tylna część zajmuje minimalną ilość miejsca za panelem, co ułatwia prowadzenie wiązek kablowych.

FAQ

• Czy przycisk posiada podświetlenie? Nie, model CP1-10G-20 jest wersją niepodświetloną.
• Jaka jest konfiguracja styków w tym modelu? Przycisk posiada dwa styki normalnie otwarte (2NO).
• Czy można wymienić styki w tym przycisku? Nie, seria kompaktowa posiada zintegrowane styki, co stanowi o jej wydajności i niższej cenie. W przypadku konieczności modyfikacji konfiguracji styków należy wybrać serię modułową ABB.
• Jaki jest stopień ochrony tego przycisku? Seria kompaktowa ABB charakteryzuje się wysoką odpornością na pył i wodę (zazwyczaj IP66/IP67/IP69K w zależności od montażu), co pozwala na pracę w wymagającym środowisku przemysłowym.
