Przycisk monostabilny wklęsły 2NC zielony CP1-30G-02 | 1SFA619100R3052 ABB

Alternatywny kod produktu: 1SFA619100R3052

Opis i Kluczowe Cechy

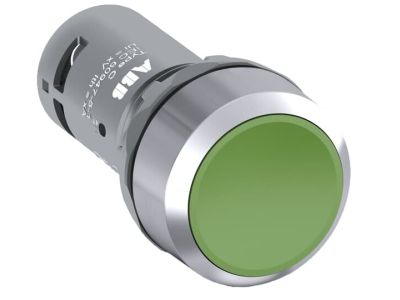

Przycisk monostabilny CP1-30G-02 (symbol 1SFA619100R3052) to kompaktowe rozwiązanie o płaskim, wklęsłym designie w kolorze zielonym. Wyposażony w 2 styki normalnie zamknięte (NC), przeznaczony do pracy z napięciem do 300V, charakteryzuje się wysoką odpornością na kurz i wilgoć. Chromowana metalowa obudowa zapewnia trwałość i estetyczny wygląd w instalacjach przemysłowych i sterowniczych.

• 2 styki NC: Zapewnia pewne odcięcie obwodu w stanie spoczynku, co zwiększa bezpieczeństwo instalacji sterowniczej.
• Napięcie robocze 300V: Przystosowany do pracy w układach niskonapięciowych, w tym w sterowaniu maszyn przemysłowych i rozdzielnicach.
• Płaski, wklęsły design: Ułatwia montaż w panelach sterowniczych i szafach, minimalizując ryzyko przypadkowego wciśnięcia.
• Kolor zielony: Standaryzowany kod kolorystyczny ułatwia identyfikację funkcji przycisku w instalacji.
• Chromowana metalowa obudowa: Odporna na korozję i uszkodzenia mechaniczne, zapewnia długą żywotność w trudnych warunkach pracy.

Zgodność z Normami

Przycisk CP1-30G-02 spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zgodny z normami dotyczącymi aparatury sterowniczej i łączników niskonapięciowych, w tym PN-EN 60947-5-1.

Zastosowanie

Przycisk monostabilny CP1-30G-02 znajduje szerokie zastosowanie w układach sterowania i sygnalizacji, gdzie wymagany jest pewny i estetyczny element obsługi.

• Szafy sterownicze i rozdzielnice niskonapięciowe – jako element zatrzymania awaryjnego lub sygnalizacji stanu.
• Maszyny przemysłowe – do kontroli pracy, zatrzymania awaryjnego lub sygnalizacji błędów.
• Instalacje budynkowe – w panelach sterowania oświetleniem, wentylacją lub klimatyzacją.
• Systemy automatyki – w miejscach wymagających kompaktowych i trwałych elementów sterowniczych.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Przycisk montować w otworze o średnicy 30mm, stosując odpowiednie pierścienie uszczelniające (jeśli wymagane). Dokręcić mocno, aby zapewnić stabilne osadzenie w panelu. Sprawdzić poprawność działania styków po montażu.

FAQ

• Czy przycisk jest podświetlany? Nie – przycisk CP1-30G-02 jest niepodświetlany. Do zastosowań z podświetleniem dostępne są odpowiednie wersje z serii kompaktowej.
• Jaki jest zakres napięcia roboczego? Przycisk pracuje z napięciem do 300V prądu przemiennego, co czyni go odpowiednim dla większości układów niskonapięciowych.
• Czy przycisk posiada stopień ochrony IP? Stopień ochrony nie został określony w danych produktu. Przeznaczony jest do stosowania w suchych pomieszczeniach wewnętrznych; w warunkach zapylonych lub wilgotnych zaleca się stosowanie odpowiednich osłon.
