Przycisk monostabilny wklęsły 2NC czerwony CP1-30R-02 | 1SFA619100R3051 ABB

Alternatywny kod produktu: 1SFA619100R3051

Opis i Kluczowe Cechy

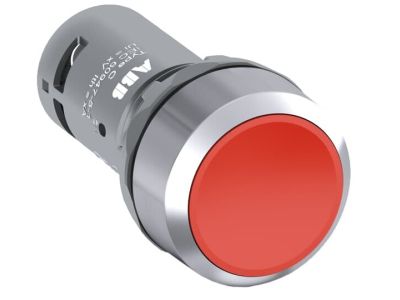

Przycisk monostabilny CP1-30R-02 (symbol 1SFA619100R3051) w kolorze czerwonym to kompaktowe, metalowe rozwiązanie do sterowania maszynami i urządzeniami elektrycznymi. Wyposażony w 2 styki normalnie zamknięte (NC), charakteryzuje się wysoką trwałością i odpornością na warunki przemysłowe. Przeznaczony do napięć do 300V, stanowi niezawodny element w instalacjach sterowania.

• Konstrukcja monostabilna: Powrót do położenia wyjściowego po zwolnieniu nacisku – zapewnia bezpieczeństwo i zapobiega przypadkowemu utrzymaniu stanu aktywnego.
• 2 styki NC (normalnie zamknięte): Możliwość podłączenia dwóch obwodów sterujących lub blokujących w jednym punkcie.
• Obudowa metalowa chromowana: Wysoka odporność na uszkodzenia mechaniczne, korozję i działanie czynników zewnętrznych.
• Kolor czerwony: Standardowe oznakowanie styków zatrzymania awaryjnego w układach sterowania.
• Zakres napięć do 300V: Kompatybilność z większością układów sterowania maszyn i rozdzielnic niskiego napięcia.

Zgodność z Normami

Przycisk spełnia wymagania odpowiednich norm europejskich dotyczących aparatury sterowniczej i bezpieczeństwa. Posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk monostabilny CP1-30R-02 to wszechstronny element stosowany w układach sterowania i zabezpieczeń maszyn przemysłowych, instalacjach rozdzielczych oraz systemach automatyki.

• Sterowanie zatrzymaniem awaryjnym w maszynach produkcyjnych.
• Blokowanie obwodów sterujących w szafach rozdzielczych.
• Wyzwalanie alarmów lub sygnałów bezpieczeństwa w układach automatyki.
• Stosowanie jako elementy sygnalizacyjne w panelach operatorskich.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Przed montażem sprawdzić kompatybilność otworu montażowego (Ø 30,5 mm) z wymiarami przycisku. Przycisk wcisnąć w otwór z odpowiednią siłą, aż do pełnego zablokowania w płycie czołowej. Podłączenie elektryczne wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na poprawność połączeń styków NC. Po montażu przeprowadzić test funkcjonalny sprawdzający działanie styku.

FAQ

• Czy przycisk CP1-30R-02 jest podświetlany? Nie – model CP1-30R-02 nie posiada podświetlenia.
• Jaki jest zakres napięć pracy przycisku? Przycisk przeznaczony jest do pracy z napięciem do 300V AC/DC.
• Czy przycisk posiada stopień ochrony IP? Dokładny stopień ochrony nie został określony w danych produktu. Przeznaczony do stosowania w suchych i czystych środowiskach wewnętrznych.
