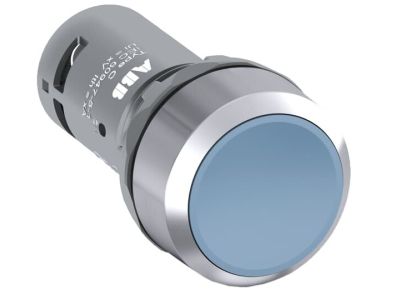

Przycisk monostabilny wklęsły 1NO1NC niebieski CP1-30L-11 | 1SFA619100R3074 ABB

Alternatywny kod produktu: 1SFA619100R3074

Opis i Kluczowe Cechy

Przycisk monostabilny CP1-30L-11 (symbol 1SFA619100R3074) to kompaktowe, płaskie urządzenie w kolorze niebieskim, wykonane z chromowanego metalu. Zaprojektowany jako niepodświetlana wersja przycisku monostabilnego z 1 stykiem normalnie otwartym (NO) i 1 stykiem normalnie zamkniętym (NC), o maksymalnym napięciu roboczym 300V. Idealny do zastosowań w układach sterowania przemysłowego, maszynach oraz rozdzielnicach elektrycznych.

• Konstrukcja kompaktowa i płaska: Zajmuje minimalną przestrzeń w panelu sterowania, ułatwiając montaż w gęsto upakowanych szafach i pulpita.
• 1NO + 1NC: Dwa niezależne styki umożliwiają elastyczne łączenie w obwodach sterujących – jeden do sygnalizacji, drugi do zatrzymania/uruchomienia.
• Maksymalne napięcie 300V: Przeznaczony do instalacji niskonapięciowych, zgodnych z obowiązującymi standardami przemysłowymi.
• Kolor niebieski (chromowany metal): Estetyczny design, łatwa identyfikacja w panelach operatorskich oraz spójność z systemami sterowania.
• Niepodświetlana wersja: Brak dodatkowego oświetlenia ułatwia montaż i konserwację, redukując koszty eksploatacji.

Zgodność z Normami

Przycisk spełnia wymagania dyrektyw unijnych i posiada znak CE. Został zaprojektowany zgodnie z normami międzynarodowymi dla aparatury sterowniczej, w tym IEC 60947-5-1 dla urządzeń niskonapięciowych. Odpowiedni do stosowania w instalacjach przemysłowych.

Zastosowanie

Przycisk monostabilny CP1-30L-11 znajduje szerokie zastosowanie w układach sterowania maszyn i linii produkcyjnych, gdzie wymagana jest precyzyjna reakcja na sygnał użytkownika.

• Sterowanie awaryjnym zatrzymaniem maszyn i urządzeń przemysłowych.
• Zatwierdzenie/odrzucenie w systemach kontroli jakości.
• Aktywacja/dezaktywacja obwodów sterujących w rozdzielnicach elektrycznych.
• Stosowany jako element interfejsu człowiek-maszyna (HMI) w szafach sterowniczych.

Wskazówki Montażowe

Montaż przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przycisk montować w otworze o średnicy dostosowanej do wymiarów panelu (30 mm), zabezpieczając go nakrętką montażową. Po zamontowaniu sprawdzić poprawność działania styków NO i NC oraz szczelność połączeń. W razie potrzeby użyć odpowiedniego momentu dokręcania, zgodnie z dokumentacją producenta.

FAQ

• Jaka jest maksymalna częstotliwość przełączania przycisku? Maksymalna częstotliwość nie została podana w danych technicznych. W standardowych aplikacjach przemysłowych zaleca się nieprzekraczanie 10 cykli/min.
• Czy przycisk ma stopień ochrony IP? Stopień ochrony IP nie został określony w dostępnych danych. Zaleca się stosowanie w suchych i czystych środowiskach przemysłowych.
• Jaki jest zalecany moment dokręcania nakrętki montażowej? Dokładny moment nie został podany w danych. Postępuj zgodnie z zaleceniami dokumentacji technicznej lub standardami montażowymi dla aparatury modułowej.
