Przycisk monostabilny wklęsły 1NO1NC czarny CP1-30B-11 | 1SFA619100R3076 ABB

Alternatywny kod produktu: 1SFA619100R3076

Opis i Kluczowe Cechy

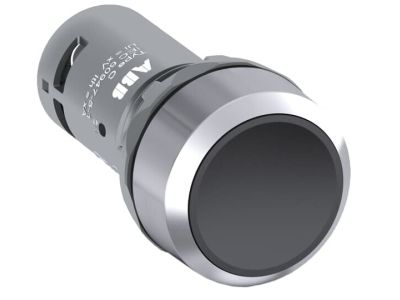

Przycisk monostabilny CP1-30B-11 (symbol 1SFA619100R3076) w kolorze czarnym to kompaktowe rozwiązanie przeznaczone do sterowania obwodami elektrycznymi. Wyposażony w styki 1NO1NC (1 normalnie otwarty + 1 normalnie zamknięty) o napięciu znamionowym 300V. Przycisk charakteryzuje się płaskim profilem i metalową, chromowaną obudową, co zapewnia trwałość i estetykę w szafach sterowniczych i pulpitach operatorskich.

• Styki 1NO1NC: Uniwersalne rozwiązanie do przełączania obwodów – jeden styk do załączania, drugi do sygnalizacji stanu lub blokady.
• Napięcie znamionowe 300V: Odporność na wyższe napięcia w instalacjach przemysłowych i energetycznych.
• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń, ułatwiając montaż w gęsto upakowanych szafach sterowniczych.
• Metalowa, chromowana obudowa: Wysoka odporność na korozję, trwałość mechaniczna i estetyczny wygląd w instalacjach przemysłowych.
• Płaski, niepodświetlany design: Klasyczne rozwiązanie do zastosowań, gdzie podświetlenie nie jest wymagane.

Zgodność z Normami

Przycisk spełnia wymogi norm europejskich dotyczących aparatury sterowniczej i osprzętu niskonapięciowego. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przycisk monostabilny CP1-30B-11 znajduje zastosowanie w układach sterowania, sygnalizacji i blokad w instalacjach elektrycznych i automatyce przemysłowej.

• Sterowanie maszynami i urządzeniami przemysłowymi – awaryjne zatrzymanie, uruchomienie cyklu pracy.
• Sygnałizacja stanu pracy – np. sygnalizacja załączenia pompy, wentylatora lub taśmociągu.
• Blokady bezpieczeństwa – np. blokada drzwi szafy sterowniczej przy otwarciu.
• Pulpity operatorskie i stanowiska sterownicze – kompaktowe rozwiązanie do zagęszczonych układów sterowania.

Wskazówki Montażowe

Montaż przycisku powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przycisk montować w otworze o średnicy 30mm (standardowe otwory w szafach sterowniczych). Po osadzeniu w otworze należy dokręcić pierścień mocujący, zapewniając stabilne położenie. Podłączenie przewodów wykonać zgodnie ze schematem połączeń w dokumentacji technicznej, zwracając uwagę na prawidłowe przyporządkowanie styków NO i NC.

FAQ

• Czy przycisk CP1-30B-11 jest podświetlany? Nie – jest to wersja niepodświetlana, przeznaczona do zastosowań, gdzie sygnalizacja nie jest wymagana.
• Jakie jest napięcie znamionowe przycisku? Napięcie znamionowe wynosi 300V, co umożliwia stosowanie w instalacjach o wyższym napięciu niż standardowe 230V.
• Jaka jest trwałość mechaniczną przycisku? Konstrukcja metalowa i chromowana zapewnia wysoką odporność na ścieranie, korozję i uszkodzenia mechaniczne w warunkach przemysłowych.
