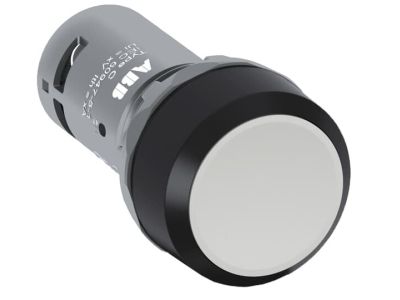

Przycisk monostabilny wklęsły 1NO szary CP1-10U-10 | 1SFA619100R1017 ABB

Alternatywny kod produktu: 1SFA619100R1017

Opis i Kluczowe Cechy

Przycisk monostabilny wklęsły CP1-10U-10 (symbol 1SFA619100R1017) to kompaktowe, plastikowe rozwiązanie o szarej kolorystyce, zaprojektowane do sterowania obwodami elektrycznymi. Charakteryzuje się konstrukcją monostabilną (powrót sprężynowy do pozycji wyjściowej) i stykiem 1NO (normalnie otwartym), co gwarantuje precyzyjne i powtarzalne działanie w układach sterowania.

• Konstrukcja monostabilna: Gwarantuje automatyczny powrót do stanu wyjściowego po zwolnieniu nacisku, co eliminuje ryzyko pozostawienia obwodu w niepożądanym stanie.
• Styk 1NO (normalnie otwarty): Umożliwia swobodne sterowanie obwodami sygnałowymi lub zasilającymi – idealny do wyzwalania procesów w maszynach i instalacjach.
• Kompaktowa budowa: Zajmuje minimalną przestrzeń w rozdzielnicach i szafach sterowniczych, ułatwiając montaż nawet w ciasnych układach.
• Stopień ochrony IP40: Odporność na wnikanie pyłu zapewnia bezawaryjną pracę w środowiskach przemysłowych.
• Wytrzymałość mechaniczna: Plastikowa obudowa zapewnia lekkość i odporność na korozję, a konstrukcja wklęsła chroni przed przypadkowym wciśnięciem.

Zgodność z Normami

Przycisk CP1-10U-10 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi aparatury łączeniowej i sterowniczej w zakresie izolacji, wytrzymałości mechanicznej i odporności na warunki środowiskowe.

Zastosowanie

Przycisk monostabilny CP1-10U-10 znajduje szerokie zastosowanie w układach sterowania maszyn, instalacji przemysłowych oraz rozdzielnicach elektrycznych, gdzie wymagane jest precyzyjne i niezawodne działanie.

• Sterowanie procesami technologicznymi w maszynach przemysłowych (np. uruchamianie, zatrzymywanie, tryby pracy).
• Układy awaryjnego zatrzymania (E-Stop) w liniach produkcyjnych.
• Panelach operatorskich i pulpity sterownicze w szafach rozdzielczych.
• Instalacjach, gdzie wymagana jest kompaktowa budowa i wysoka odporność na kurz i pył.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przycisk montować w otworze o średnicy 22,5 mm (standardowy otwór dla aparatury modułowej), mocując go za pomocą dedykowanego uchwytu lub pierścienia zaciskowego. Napięcie znamionowe 300V AC/DC oznacza, że przycisk należy stosować w obwodach o napięciu nieprzekraczającym tej wartości. Po montażu sprawdzić działanie przycisku w warunkach roboczych.

FAQ

• Czy przycisk CP1-10U-10 jest podświetlany? Nie – jest to przycisk niepodświetlany, co oznacza brak wbudowanej diody LED.
• Jaki jest maksymalny prąd łączeniowy styku 1NO? Maksymalny prąd łączeniowy nie został określony w danych produktu – sprawdź dokumentację techniczną lub kartę katalogową w celu uzyskania dokładnych parametrów.
• Czy przycisk nadaje się do stosowania na zewnątrz? Stopień ochrony IP40 oznacza, że przycisk jest odporny na pył, ale nie zapewnia ochrony przed wilgocią. Do zastosowań zewnętrznych zalecane są przyciski o wyższym stopniu ochrony (np. IP65).
